| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | TMTeck |
| 모델 번호: | TMETALL-400 |
| 최소 주문 수량: | 1개 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 1pc/판지 상자 |
| 배달 시간: | 7~15일 |
| 지불 조건: | T/T, 서부 동맹, 페이팔 |
| 공급 능력: | 100PCS/월 |
| 절단 속도: | 0.01-1mm/s(조정 단계 0.01) | 재설정 모드: | 오토매틱 |
|---|---|---|---|
| 제어 시스템: | 지멘스 PLC 7인치 터치 LCD 스크린 | 스핀들 회전 속도: | 2800rpm |
| 맥스. 지름: | ∅130mm | 커팅 블레이드: | 400*4*32mm |
| 커팅력: | 4KW |

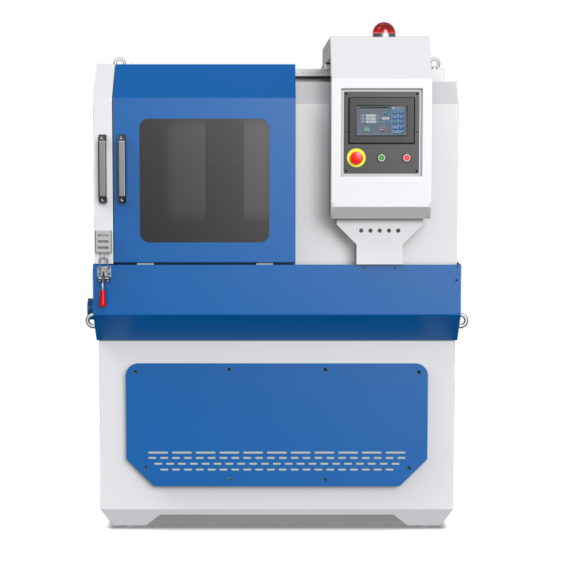

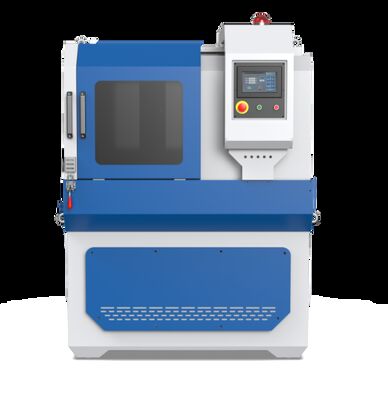

나.지침
이 기계는 제어 시스템, 스테핑 모터 모션 제어, X, Y, Z 방향 자동 및 정확한 제어에 의해 구동되는 Siemens PLC에 의해 자동으로 제어되며 재료 경도 공급 속도에 따라 절단이 변경되어 매우 높은 신뢰성과 제어 능력으로 가장 빠른 절단 효과를 얻을 수 있습니다.
1. 터치 스크린은 다양한 절단 데이터를 표시하여 더 정확하고 한눈에 명확하며 정확한 위치 지정 및 절단 중 절단 공작물의 위치 지정이 더 좋습니다.
2. 도마 절단, 플랫 푸시 절단, 스위핑 절단 및 세 가지 기능 절단 방법. 절단 시 재료의 경도에 따라 절단 속도를 조정하여 공작물을 빠르게 절단할 수 있습니다. 강철 솔리드 실린더를 절단할 때 다양한 절단 방법을 선택할 수 있습니다.
3. 절단실 청소와 스핀들 모터의 안전을 용이하게 하기 위해 전기 기계적 분리를 채택했습니다. 절단실 모터는 방수 절연으로 보호됩니다. 절단실의 안전 보호 도어에 대형 관찰창이 설치되어 사용자가 샘플의 전체 절단 과정을 쉽게 관찰할 수 있습니다. LED 조명 램프는 편집실에 설치되어 전체 편집실 영역의 효과적인 조명을 구현합니다. 작업실의 밝기와 선명도가 향상됩니다.
4. 인체 공학적 원리를 사용하여 디자인이 더욱 인간화되었습니다. 가장 큰 특징: 저소음, 작동하기 쉽고, 아름다운 외관, 사용하기에 안전합니다. 실험실 시료 준비에 필요한 장비 중 하나입니다.
체형; 수직의. 주로 상부(안전커버), 중간부(프레임), 우측 미닫이문, 측면개폐도어, 하부프레임(전기박스), 고정구, 수세총 및 냉각수탱크(독립형)로 구성됩니다.
대형 가공물의 대량 절단을 위해 설계된 이 절단기는 기계 부품의 유지 관리 및 대형 가공물의 취급을 보다 쉽게 만듭니다. 슬라이딩 도어와 여닫이 도어는 더 넓은 공간과 무제한의 접근을 제공하므로 대형 작업물을 올바른 위치에 더 쉽게 로드할 수 있습니다. 작업물은 위, 앞, 왼쪽에서 절단 챔버로 공급될 수도 있습니다 3.
작업 영역은 절단 중 관찰을 위해 투명한 보호 커버로 완전히 둘러싸여 있습니다. 저장 냉각수를 제공하기 위해 냉각수가 장착되어 있으므로 수돗물을 냉각수로 사용하지 마십시오. 절단 작업이 완료되면 수도꼭지를 왼쪽으로 헹구고, 실내 쓰레기를 헹구고 안전문을 닫아주세요.
II．기본 텍기술적 매개변수
절단 방법 : 절단 절단, 플랫 푸시 절단, 스윕 절단
절단 속도: 0.01-1mm/s(조정 단계 0.01)
재설정 모드:자동
제어 시스템: Siemens PLC 7" 터치 LCD 화면
스핀들 회전 속도: 2800rpm
최대. 스트로크: Z 축 130mm, Y 축 200mm, X 축 100mm
작업대 크기: 128*320mm 180*320mm
최대. 직경: 130mm
절단 잎: 400*4*32mm
절단력 : 4KW
전압: 380V/50Hz
크기: 1350*1100*1750mm(L×W×H)
나II．이자형전기 제어 사양
1. 전자 제어 원리
7인치 LCD 터치스크린을 탑재한 Siemens PLC를 이용한 자동장비용 절단장비입니다. 시스템 전원 입력: 3상 4선 AC380V 50Hz.
나다섯.에프기능 소개
자동운전은 Y축 방향, X축 방향, 스테퍼 모터 제어를 이용한 Z축 방향, 터치스크린 운전으로 구분된다.
패널에는 터치 스크린과 시작, 정지, 비상 정지 버튼 스위치가 장착되어 있습니다. 장비의 전원을 켠 후 주 전원 스위치를 켜고 시작 버튼을 누르면 시스템 전원이 켜지고 정지 버튼을 누르면 시스템 전원이 꺼집니다. 비상 정지 버튼은 시스템의 비상 정지 버튼입니다. 작업을 중지하려면 시스템을 누르세요.
조작화면은 다음과 같습니다
1) 메인 인터페이스
4)X 표시 동작 그림
기음효과 그림
