| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | TMTeck |
| 인증: | CE |
| 모델 번호: | TMP-10S/TMP-20 |
| 최소 주문 수량: | 1pc |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 1pc/판지 상자 |
| 배달 시간: | 7-15 일 |
| 지불 조건: | T/T, Western Union, PayPal |
| 공급 능력: | 100pcs/월 |
| 제어 모드: | 터치 스크린 +plc | 연삭 및 연마 디스크 직경 (MM): | φ254 (옵션 φ200, φ230, φ300) |
|---|---|---|---|
| 분쇄 및 연마 디스크 속도: | 5-1000 (r/min) 옵션 1500 (r/min) | 단일 샘플 압력: | (1-40n) x 6, (1-60n) x 8 (선택 사항) |
| 연삭 헤드 잠금 방법: | 전자기 자동 | ||
| 강조하다: | automatic metallographic grinding machine,multi-point pressure polishing machine,metallographic specimen preparation equipment |
||
TMP-10S/TMP-20S
(다점 압력 & 중압) 완전 자동 금속학 회쇄 및 닦기 기계
I.제품 소개
TMP-10S/TMP-20S완전 자동 금속학적 밀링 및 롤링 기계동시에 지원합니다:
한 번에 6개의 샘플을 클램프할 수 있으며, 4채널 자동 드롭퍼 (선택) 를 구성하여 밀링 및 롤링 프로세스를 완전히 자동화 할 수 있습니다.

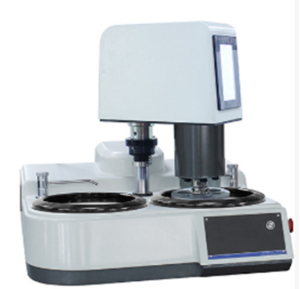

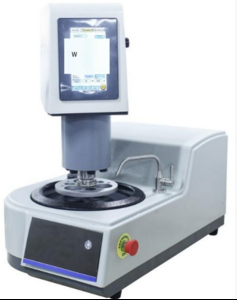

단일 디스크 이중 디스크
II.제품의 특징
1.TMP-10S/TMP-20S 완전 자동 단일 및 이중 디스크 금속학 밀링 및 롤링 기계, 지원:
샘플 트레이 중부 로딩, 6개의 샘플 (최다 8개의 샘플까지 사용자 정의 할 수 있습니다) 을 한 번에 고정하여 전체 밀링 및 롤링 프로세스를 완료합니다.각 표본이 완전한 평면으로 닦아지는 것을 보장합니다.
2맷 및 닦는 디스크 및 샘플 디스크: 속도, 맷 및 닦는 시간, 회전 방향, 물 밸브 폐쇄 등 모든 맷 및 닦는 매개 변수를 설정하고 실행하십시오.그리고 쉽게 접근하기 위해 자동으로 저장;
3PLC + 1KW 고전력 모터
4. 2개의 별도의 1KW 고전력 모터 (TMP-10S는 단일 모터) 를 토크로 사용하며, 토크는 속도와 관계없이 크고 일정합니다.
5속도의 범위는 1분당 5회전에서 1분당 1000회전 (최고 1분당 1500회전) 까지 넓다.
6턴테이블의 빠른 시작 및 정지, 턴테이블 2초에 회전 중지;
7모든 밀링 및 폴리싱 매개 변수, 속도, 밀링 및 폴리싱 시간, 회전 방향, 물 밸브 닫기 등은 쉽게 액세스 할 수 있도록 자동으로 저장됩니다.
8수입 PLC 브랜드, 안정적인 품질
9톱링 및 롤링 매개 변수를 쉽게 설정하기 위한 터치 스크린 인터페이스
10.3 작업 모드:
샘플 재료나 사용자 선호에 따라99세트 프로세스 ( 프로세스)설정 및 호출 할 수 있으며, 각 일련의 프로세스는 10 단계의 프로세스 매개 변수를 포함 할 수 있습니다. (각 프로세스는 특정 단계의 밀링 또는 롤링 프로세스 매개 변수:밀링 디스크 및 밀링 헤드의 회전 속도, 닦고 닦는 시간...)
밀링 및 롤링 프로세스의 각 단계에 따라 30 개의 프로세스 매개 변수를 설정하고 호출 할 수 있습니다. 밀링 휠과 밀링 헤드 회전 속도, 밀링 및 롤링 시간, 물 켜 / 끄...
장치의 기능을 별도로 작동
TMP-10S 자동 인터페이스TMP-20S멀티 프로세스 인터페이스TMP-20S수동 인터페이스
11- 100개의 프로세스를 저장, 수입 및 수출;
12샘플 밀링 계층 두께 제어: 정밀하게 지정된 위치로 밀러 표본의 양을 제어 (선택)
131개 또는 4개 또는 6개의 채널의 자동 방울기 (선택)
1) 밀링 및 폴리싱 기계의 주요 단위는 4 채널 방울기를 제어합니다. 방울의 종류와 속도는 모두 밀링 및 폴리싱 기계에 의해 지시됩니다.
2) 방울기는 세 가지 작업 모드가 있습니다: 수동, 온라인 및 완전히 자동
3) 닦기 기계에 연결하고 닦기 기계에 의해 설정 된 닦기 및 닦기 매개 변수에 따라 방울; 각 모드는 독립적으로 설정 할 수 있습니다: 방울 속도, 방울 시간
14. 그릴링 헤드 전자기 자동 잠금 수동 그릴링 헤드 잠금 랭치를 대체, 더 편리합니다;
15자기 반 붙는 판을 쉽게 교체하면 다양한 샘플의 거칠고 얇은 맷질 및 거칠고 얇은 닦기와 같은 모든 프로세스가 완료 될 수 있습니다.한 판은 N 판에 해당합니다.;
16. 중국어와 영어 인터페이스 사이를 전환;
17모바일 리모컨 조작 (선택)
III.기술 매개 변수
| 이름 | 사양 | ||
| 모델 | TMP-10S | TMP-20S | |
| 밀링 및 폴리싱 디스크 | 1 | 2 | |
| 디스크를 깎고 닦는 주 모터 | 1KW | 1KW * 2 | |
| 제어 모드 | 터치 스크린 + PLC | ||
| 압력 상태 | 공기 다점 압력화 (각 샘플을 개별적으로 압력화) + 전기 중심 압력화 | ||
| 밀링 및 폴리싱 디스크 지름 (mm) | φ254 (선택 φ200, φ230, φ300) | ||
| 밀링 및 폴리싱 디스크 속도 | 5-1000 (r/min) 선택적 1500 (r/min) | ||
| 밀링 및 롤링 디스크의 회전 방향 | 시계의 반대 방향으로 또는 시계의 반대 방향으로, 자동으로 앞뒤로 전환 | ||
| 표본판 지름 | 160mm, 사용자 정의 | ||
| 샘플 트레이 샘플 오프레이션 | φ30mm 6홀 (선택 사항: φ30mm 8홀, φ30mm 6홀, φ20 6홀, φ40 6홀, φ50mm 3홀 또는 사용자 정의) | ||
| 중압 | 300N | ||
| 단일 샘플 압력 | (1-40N) X 6, (1-60N) X 8 (선택) | ||
| 샘플 디스크 속도 | 분당 30-200 회전. 회전 전향 및 후퇴 사이를 전환 할 수 있습니다 | ||
| 수동 모드 | 30개의 패러미터 그룹이 선택될 수 있고, 각각의 세트가 따로 호출될 수 있습니다. | ||
| 자동 모드 | 99개의 프로세스 세트, 각각의 프로세스 세트는 프로세스 매개 변수 10단계를 포함합니다.(프로세스 1에서 프로세스 10까지 자동으로, 각 단계마다 일련의 매개 변수에 대응합니다.) | ||
| 사용자 프로그래밍 | 사용자가 스스로 프로그램을 만들고 | ||
| 샘플 밀링 두께 제어 | 두께 조절 정확도 0.05mm (선택) | ||
| 공기 출력 압력 | 0.6 MPa | ||
| 밀링 헤드 잠금 방법 | 전자기 자동 | ||
| 방울기 | 1채널, 4채널, 6채널 (선택) 밀링 및 폴리싱 기계에 의해 제어 | ||
| 전원 공급 | 전압: AC220V, 주파수: 50HZ, 전력: 2KW | ||
| 외부 차원 (mm) | 760 x 470 x 700 | 760 x 730 x 700 | |
| 무게 | 63kg | 74kg | |
IV.주식용품
| 이름 |
양 (일반 디스크/중반 디스크) |
이름 |
양 (일반 디스크/중반 디스크) |
| 자기 디스크 (254mm) | 1/2 | 고착 방지판 | 2 |
| 접착성 뒷편 샌드페이퍼 254mm ((또는 250mm) 180#, 600#, 1000# | 각 2 장 |
반짝이는 천 (고착제와 함께, 250mm) 벨벳, 캔버스 |
1개씩 |
|
다이아몬드 서스펜션 밀링 및 폴리싱 액체 1마이크론, 6마이크론 200ml |
1 병씩 | 반착판 찌르는 도구 (반착판을 배치하고 찌르는 도구) | 1 |
| 제품 사용 설명서, 제품 적합성 인증서 | 총 2 장 |
V. 옵션
1밀링 허용 제어 장치는 0.02mm에 의해 하나의 구역을 회전
24채널 자동 방울기
3 이동식 원격 제어 조작 모듈
4공기 펌프
5화웨이 태블릿 M6 10.8인치 키린 980 4GB+64GB 와이파이
6일반 소모품:
| 마그노메트 |
접착 방지 트레이 상자 당 5 조각: Φ250mm 표면 은 특별한 반 붙는 코팅 으로 덮여 있으며, 그 코팅 은 접착성 가공지 또는 접착성 가공지 로 쉽게 교체 될 수 있으며, 잔해 를 남기지 않고 재사용 될 수 있다. 디스크는 직접 BUEHLER 또는 STRUERS 자기 디스크에 사용됩니다. BUEHLER의 MagnoMet과 MagnoPad를 교체합니다. |
| GSC250A |
금속공학 모래용지 100개/패크 비료: 검은색 실리콘 카바이드 자물쇠 번호: P80# 120# 180# 320# 600# 800# 1000# 1200# 1500# 2000# 크기: Φ250mm 방수 접착기 뒷면으로, 샌드 페이퍼는 밀링 디스크에 직접 붙여질 수 있습니다 |
| FT250A |
금속공학 닦기 직물 10개/팩 벨벳 (장자) / 캔버스 (단자) / 트위드 (단자) / 실크 (단자 없이) Φ250mm 뒷면 에 붙여진 것: 직물 은 밀링 플레이트 에 직접 붙일 수 있다 |
| DSU |
다이아몬드 서스펜션 밀링 및 폴리싱 액체 병당 500ml 다이아몬드는 액체에 매달려 스프레이 병 또는 자동 방울로 균등하게 분포 입자 크기: 025, 0.51, 1,5, 2.53, 3.5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 미크론, 모든 종류의 재료에 적합합니다. |
