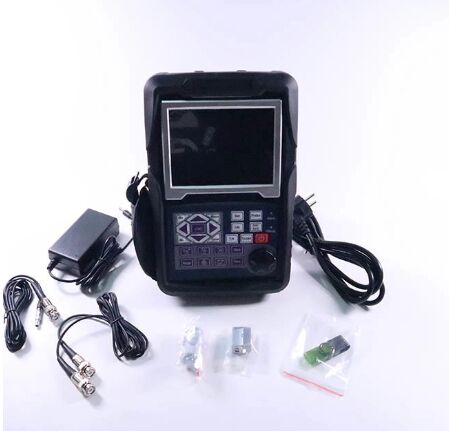

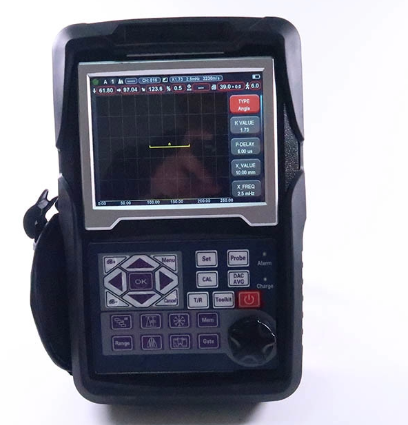

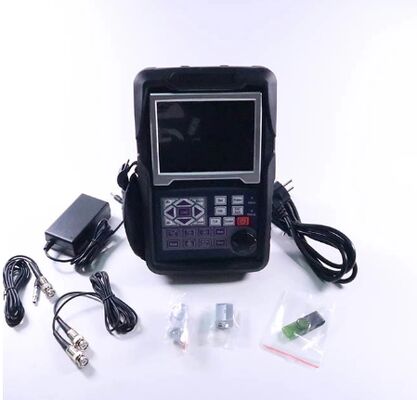

IP65 표준 0-10000mm 친근 대화 대화형 상호 작용 초음파 결함 탐지기 TFD806C



사양
범위:0-10000mm,철속도에서
재료 속도:100~20000m/s
펄스 반복 주파수:10-2000Hz
동적 범위:≥38dB
선형성: 수평: +/-0.2%, 수직: 2.0% ((수평: +/-0.2% FSW 수직: 0.25% FSH))
해상도:> 40dB (5P14)
감수성 잔류:>68dB
거부 (소멸): 전체 화면 높이의 0~80%
500 독립 설정, 어떤 기준도 자유롭게 입력 할 수 있습니다, 우리는 테스트 블록 없이 현장에서 작업 할 수 있습니다;
큰 메모리 1000A 그래프
테스트 모드: 펄스 에코, 듀얼 일러먼트 및 트루-트랜스미션
탐사형: 단 직선, 단 각, 단 직선, 단 직선, 단 직선, 횡단, 미끄러움, 표면
게이트 모니터: 전체 스파이 범위에서 제어 할 수있는 두 개의 독립적인 게이트
단위: 인치 또는 밀리미터
전력 요구 사항: AC 메인 100-240 VAC, 50-60 Hz
디스플레이 지연: -20 ~ 3400 μs
탐사 지연 / 제로 오프셋: 0 ~ 99.99μs
내부 충전 가능한 리소스 이온 배터리 팩, 8.000 mAh의 7.2V
디스플레이 밝기에 따라 15시간 명목 작동시간
4시간 전형적인 충전 시간
H×W×D(mm) 250×165×55 (mm)
무게:10.2kg
작동 온도: -10°C ~ 50°C
저장 온도: -30°C ~ 50°C
펄스 에너지: 70V,100V,200V, 300V, 400V, 500V 선택 가능
수정: 긍정적 반파, 부정적 반파, 전체 파, RF 시스템
대역폭 (강장기 대역폭 ): 0.2~25MHz
게이트 모니터: 전체 스파이 범위에서 제어 할 수있는 두 개의 독립적인 게이트
감도: 선택 가능한 해상도 0에서 최대 120 dB1, 1.0, 2.0, 6.0 dB
변압기 연결: BNC 또는 LEMO



기능

자동으로 정확한 결함 위치를 표시합니다. 깊이 d, 레벨 p, 거리 s, 진폭,sz dB,ф.
결함 크기: AVG 또는 DAC/TCG를 이용한 자동 결함 크기, 결함 수용 또는 거부의 보고 속도.
변환기의 자동 캘리브레이션 제로 포인트, 각도, 앞 가장자리 및 재료 속도 (V2와 두 구멍)
에코를 평가하기 위해 DAC/TCG와 AVG를 만들고 사용하기에 편리하며, 곡선은 수정되고 보상 될 수 있습니다.
U-Disk를 연결하면 유닛은 무제한 메모리를 얻을 수 있습니다.
이 단위에는 15개의 표준이 있습니다.
모바일 장치에 블루 치아 연결 현장에서 감지 보고를 생성 및 인쇄하기 위해. (선택)
AWS D11.
곡선 표면 수정 기능
크랙 높이 측정 기능
확대 게이트:게이트 범위를 전체 화면 너비에 걸쳐 퍼뜨립니다.
자동 증가 기능.
커버: 실시간 A 스캔의 70 Hz 업데이트 속도와 A 스캔의 커버의 동시에 표시
표시.
피크 홀드: 얼어붙은 피크 파형과 라이브 A- 스캔을 비교하여 테스트 결과를 쉽게 해석합니다.
스캔 동결: 디스플레이 동결은 파형 및 음향 경로 데이터를 저장합니다.
경보: 비프와 LED.
실시간 시계
에코를 채워
포착지점
게이트 안의 에코 색







APP
