커스터마이징 가능한 길이 TE-04 인코더와 함께 가벼운 알루미늄 프레임

TE-04TMTECK UNIVERSAL ENCODER 호환 가능HSMT-Compact 스캐너

HSMT-Compact는 수동 1축 인코딩 스캐너입니다. 특히 가볍고 작으며 다용도로 사용할 수 있습니다. 최대 4개의 프로브를 사용하여 플레이트에서 사용하거나, OD 4.5인치 파이프와 같이 작은 파이프의 원주 스캔에 사용할 수 있습니다.

개요

HSMT-Compact는 가볍고 작으며 다용도로 사용할 수 있는 수동 1축 인코딩 스캐너입니다. 최대 4개의 프로브를 사용하여 플레이트에서 사용하거나, 스케줄 4인치(OD 4.5인치) 파이프와 같이 작은 파이프의 원주 스캔에 사용할 수 있습니다. 스캐너 길이를 변경할 수 있으며 프레임이 휠의 한계를 벗어나 확장될 수 있어 파이프-부품 용접과 같이 접근하기 어려운 장소에 적합한 구성을 제공합니다.

HSMT-Compact는 HSMT 제품군을 완성합니다. HSMT-Flex 및 HSMT-X03이 건설 용접 검사를 위해 설계된 반면, HSMT-Compact는 유지 보수 용접 검사를 위해 설계되었습니다.

HSMT-Compact 키트 구성 요소:

• 핸들이 있는 스캐너 프레임
• 추가 프레임 바: 400mm(16인치) 및 600mm(24인치)
• 자성, 플라스틱 덮개 휠 4개

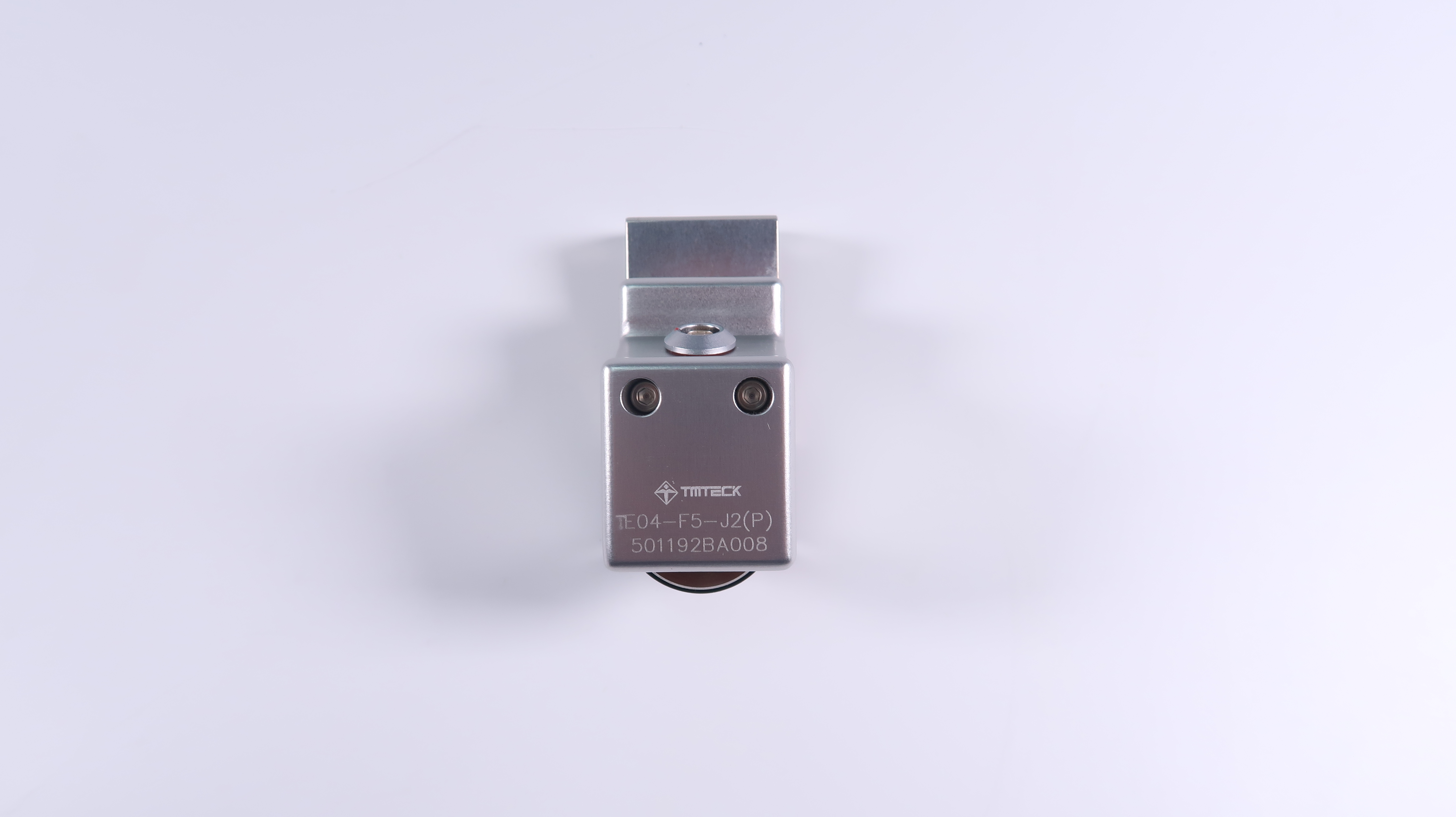

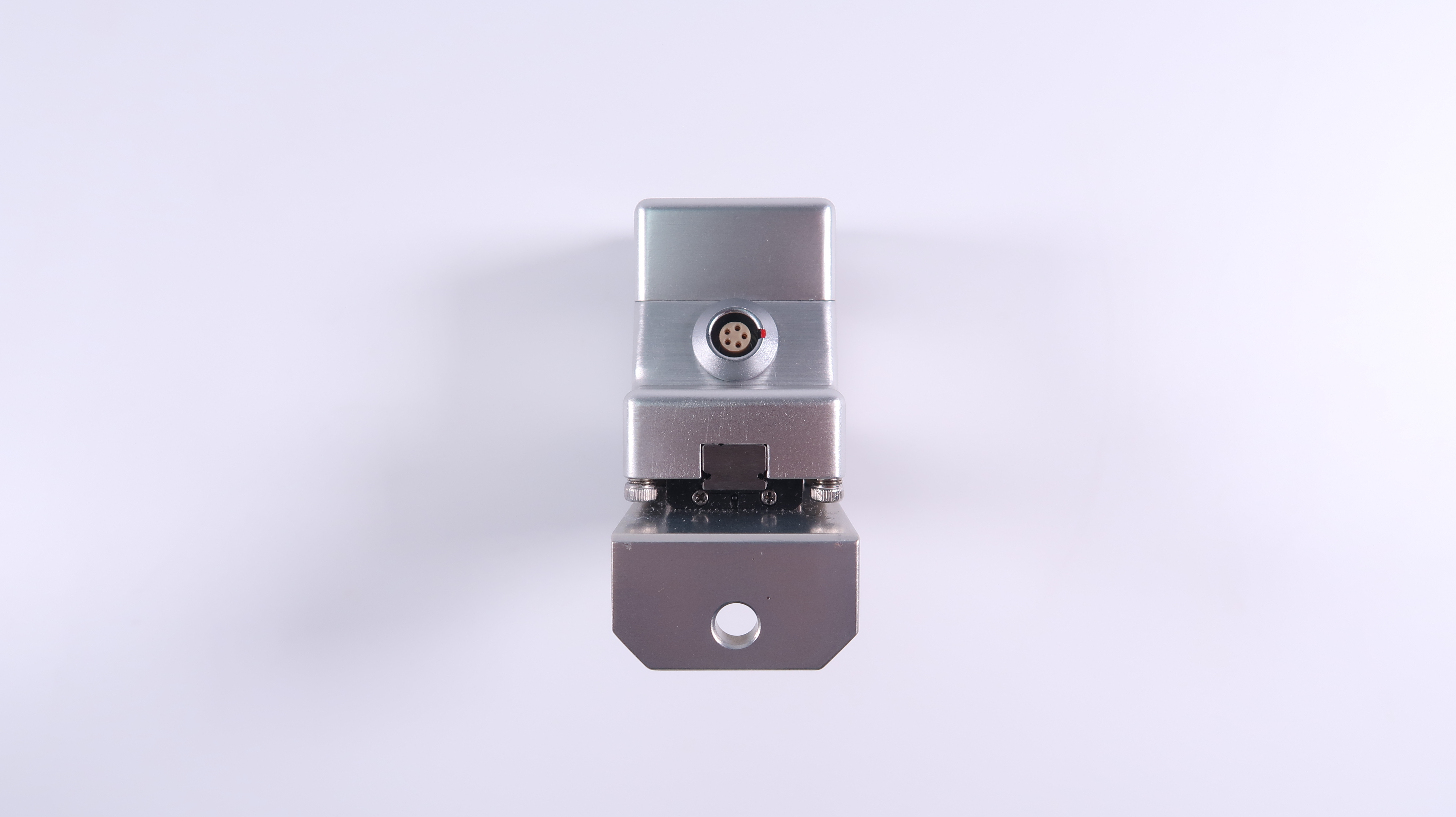

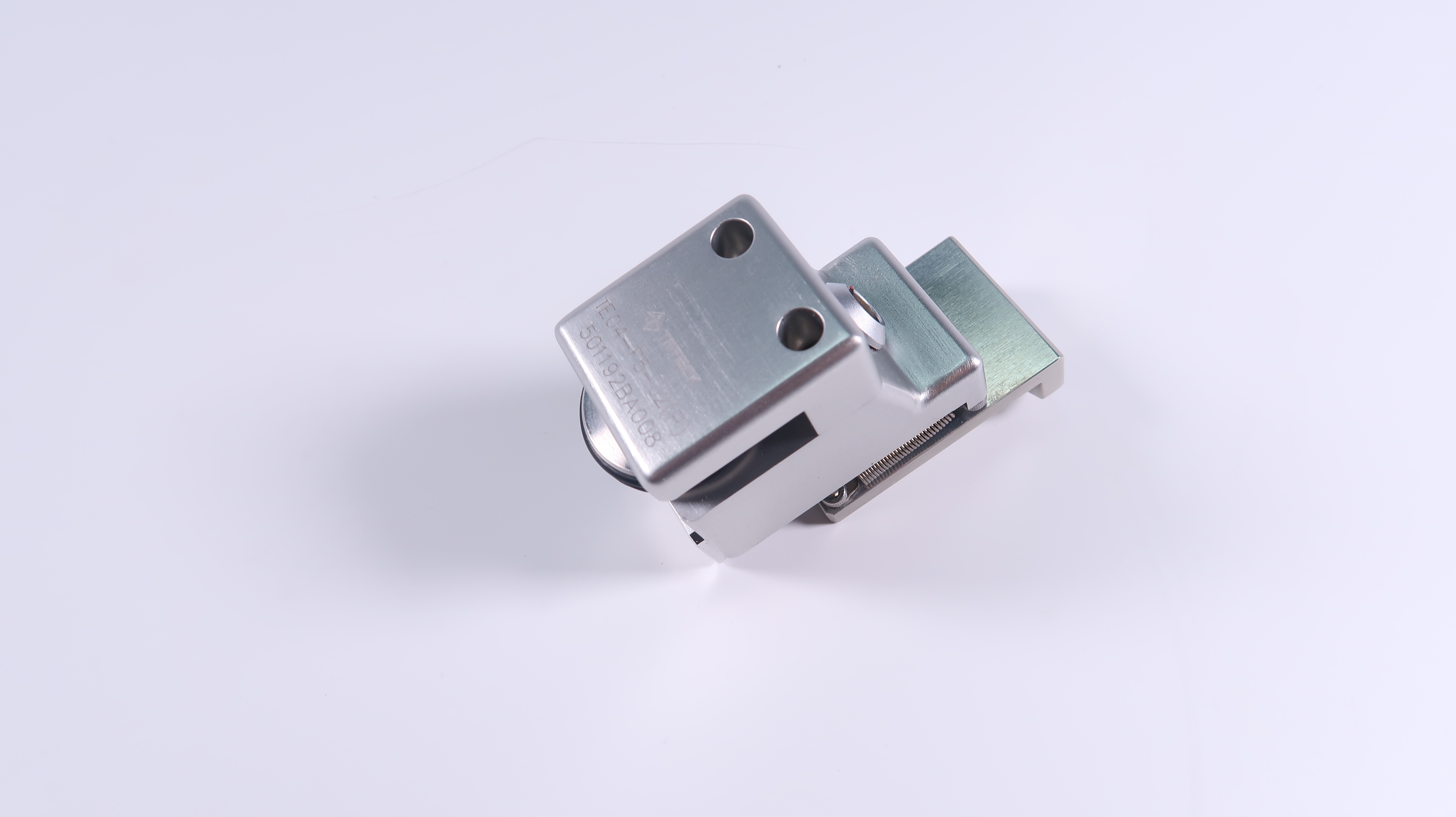

• 방수, 스프링 장착 휠 인코더

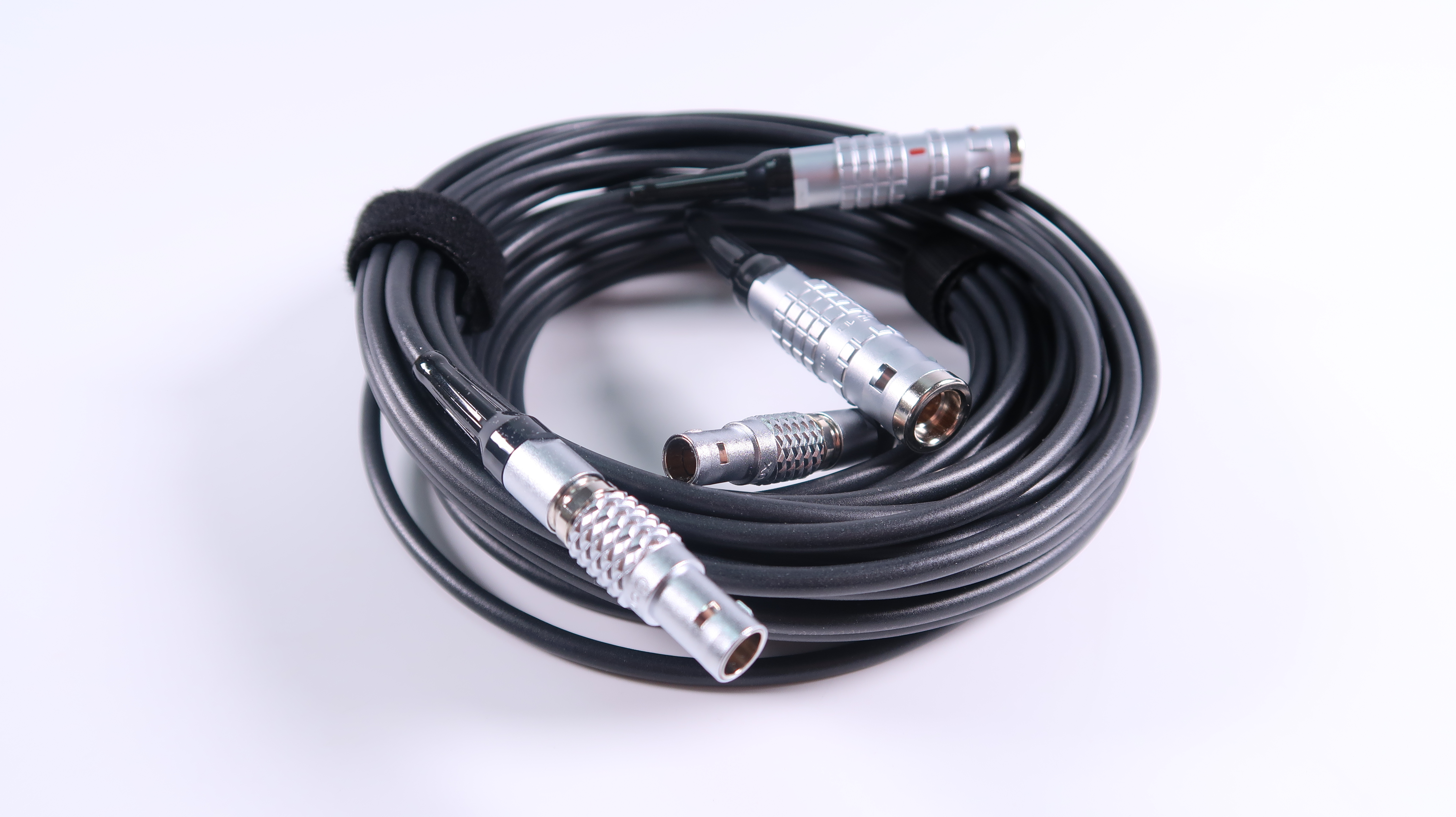

• 5m 케이블이 있는 TE-04 호환 인코더
• 90° 프로브 홀더 브래킷 4개
• 스프링 장착 암(SLA) 4개
• TOFD/PE 요크 4개(31.75mm)
• 위상 배열 요크 2개(40mm)
• 관개 튜빙 및 액세서리
• 미터법/미국 자 2개

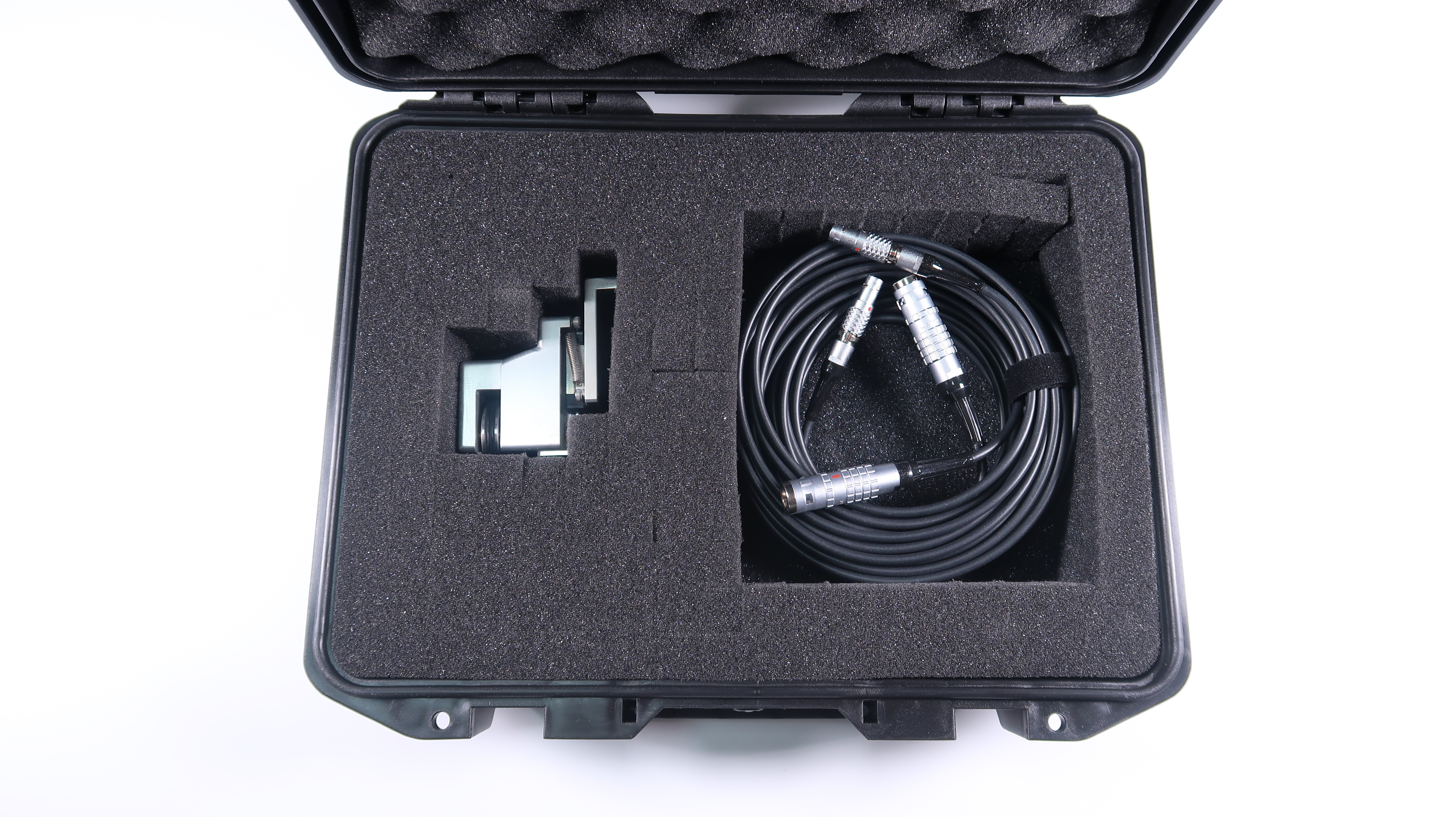

• 하드 케이스

일반적인 구성에는 ASME 코드를 준수하기 위해 위상 배열 프로브 2개와 TOFD 프로브 쌍이 포함됩니다.

기타 구성:

• TOFD 프로브 1쌍
• TOFD 프로브 2쌍
• PA 프로브 2개

기능

• 스케줄 4인치 파이프(OD 4.5인치) 또는 그 이상에서 원주 스캔
• 자성 휠은 장치를 강자성 검사 표면에 고정합니다.
• 맞춤형 길이의 경량 알루미늄 프레임
• 프레임 디자인으로 프로브를 휠 외부에 배치할 수 있습니다.
• 파이프 또는 평평한 표면에서 최대 4개의 프로브 지원
• 완전 조절 가능한 프로브 위치 지정
• 독립적으로 스프링 장착된 프로브 홀더
• 방수, 스프링 장착 인코더
• 탈착식 핸들
• 엄빌리컬 또는 끈 부착용 아일렛
• 스캐너 프레임에 통합된 워터 매니폴드
• 프로브 분리 측정을 용이하게 하기 위한 스캐너의 미터법/미국 자
