| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | TMTeck |
| 인증: | CE |
| 모델 번호: | TMVC-100 |
| 최소 주문 수량: | 1 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 판지 상자 |
| 배달 시간: | 4-7 작업 일수 |
| 지불 조건: | T/T, 서부 동맹, 페이팔 |
| 공급 능력: | 20PCS/Two 주 |
| 주파수 범위: | 0.01 ~ 100Hz(확장 가능) | 뇌졸중: | 400mm (옵션 100mm ~ 2m) |
|---|---|---|---|
| 맥스 가속: | 20m/s2(확장 가능) | 왜곡 정도: | <5% |
| 측면 운동 비율: | < 10=""> | ||
| 강조하다: | 낮은 주파수 진동 캘리브레이션 시스템,영점 제어 기능이 있는 휴대용 진동계,JJG 298-2005 진동 등정 시스템 |
||
설명

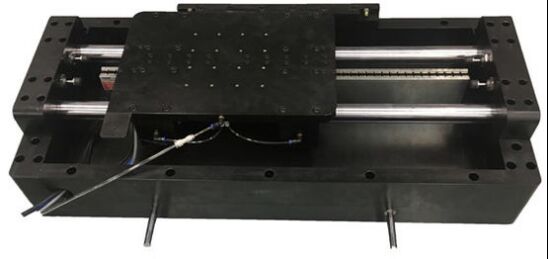

낮은 주파수 진동 캘리브레이션 시스템은 낮은 주파수 진동 신호를 제어하고 생성하기 위해 독특한 광전기 코딩 기술을 사용합니다.높은 정확성과 높은 효율성을 가진 저주파 센서의 비교 방법 캘리브레이션을 완료 할 수 있습니다.레이저 인터페로미터는 또한 낮은 주파수 센서의 절대적인 캘리브레이션에 사용될 수 있습니다. 낮은 주파수 진동 캘리브레이션 시스템은 또한 동적 기울기 신호를 생성 할 수 있습니다.그리고 레이저 간섭 기울기 측정 인터페이스는 동적 기울기 캘리브레이션을 실현하기 위해 확장 될 수 있습니다..
특징
주요 기술 지수
특정 기술 지수
| 낮은 주파수 진동 캘리브레이션 장치 (떨림 테이블 부분) | ||
| 시누소이드 흥분 힘 | 200N | |
| 주파수 범위 | 0.01~100 Hz (확장 가능) | |
| 주파수 표시 오류 | 표시 값의 오류는 전체 척도의 0.25%를 초과하지 않아야 합니다. | |
| 시그널과 노이즈 비율 | 진동 테이블 가속 신호와 소음 비율은 60dB 이상이어야합니다. | |
| 업무 여행 (복복 측정 범위) | 400mm (확장 범위 100mm ∼ 2m) | |
| 이동 범위 | 1μm ∼ 400mm (~ 2m까지 확장 가능) | |
| 가속도 | 1.2m/s | |
| 최대 가속 @1Hz | 0.5g 이하 | |
| 가속 범위 | (10~4~20) m/s2 | |
| 최대 부하 센서 질량 | >10kg | |
| 테이블 크기 | > 240mm × 240mm | |
| 움직이는 부품의 동등 질량 | 8kg | |
| 테이블 나사 | M5 ((요건에 따라 사용자 정의 할 수 있습니다.) | |
| 전체 차원 L × W × H | 약 1200mm × 300mm × 300mm | |
| 플랫폼 무게 | 약 90kg | |
| 가스 공급 압력 | 0.4·0.6MPa | |
| 최대 가스 흐름 | 10L/min | |
| 파형 왜곡 | 작업 주파수 응답 범위에서, 메사의 중심 가속 물결 형태의 왜곡은 5%를 초과하지 않습니다. | |
| 측면 진동 비율 | 작동 주파수 응답 범위에서메사 중심의 가로 진동 가속 진폭은 주요 진동 방향의 진동 가속 진폭의 5%를 초과하지 않습니다.. | |
| 안정성 | 진동 테이블은 최대 가속 진폭인 16Hz의 참조 주파수에서 20분 동안 지속적으로 진동합니다.최대 주파수 변화는 0이 아닙니다..3%, 가속폭의 최대변화는 0.5%를 초과하지 않습니다. | |
| 표준 가속 센서 | ||
| 감수성 | 1000mV/g 이하 | |
| 주파수 응답 범위 | DC-200Hz (±5%) | |
| 측정 범위 | 2g | |
| 결의 | 10μg 미만 | |
| 비선형성 | 00.1%FS | |
| 광전기 인코더는 10Hz 이하의 해상도도 사용할 수 있습니다. | 10nm 이하 | |
| 진동 제어 시스템 및 제어 캘리브레이션 소프트웨어 | ||
| 채널 | ≥4개의 채널, 각각의 채널은 독립적인 A/D를 사용한다. | |
| 숫자 | 24비트 | |
| 샘플링 비율 | 각 채널은 20k 이상입니다. | |
| 레이저 인터페로미터 인터페이스 | 확장 가능한 레이저 인터페로미터 인터페이스 | |
| 모든 하드웨어는 소프트웨어에 의해 제어되며 전체 시스템의 모든 매개 변수의 테스트는 프로그램에서 제어됩니다. | ||
| 그것은 단계 시누스 및 스웨이프 시누스, 진폭 주파수 캘리브레이션, 단계 주파수 캘리브레이션 및 측정 센서의 진폭 선형성 캘리브레이션을 수행 할 수 있습니다 | ||
| 센서의 진폭 선형성, 진폭 주파수 오류 및 단계 오류를 계산 할 수 있습니다. | ||
| 사용자 정의 테스트 보고서, 모든 테스트 매개 변수 및 계산 결과가 보고서에 표시 될 수 있습니다. | ||
| 시스템 작업 환경 요구 사항 | ||
| 작동 환경 온도 | 5°C+35°C | |
| 상대 습도 | 10% ~ 85% | |
| 전원 공급 | 220V±10V AC,50Hz±1Hz,3.5kW | |
| 압축 공기 요구 | 최대 0.6Mpa | |
| 실험실 마우스 저항 (Ω) | ≤4 | |
낮은 주파수 진동 캘리브레이션 시스템
| 아니 | 부분 이름 | 주요 기술 지수 | Qty |
| 1 |
낮은 주파수 표준 쉐이커와 낮은 주파수 컨트롤러 IM-LF01 |
JJG 298-2005 중간 주파수 표준 진동 표 (비례 방법) 검증 규정을 충족 1주파수 범위: 0.1Hz ~ 100Hz 2가속 범위: ≥20m/s2 3, 표준 진동 테이블 최대 부하: ≥10Kg 4변형 정도: ≤ 5% 5측면 이동 비율: ≤10% 6가속 안정성 0.1% 주파수 안정성 0.1% |
1 |
| 2 |
표준 가속 센서 MSV-3001 |
1감수성: ≥1000mV/g 2주파수 범위: 0.1Hz~200Hz |
1 |
| 3 |
진동 제어 시스템 (소프트웨어 포함) NIM-DA01 |
1인수 채널의 수: ≥2; 2, AD 비트: 24 비트 3, 샘플링 속도: ≥50 kHz 4, 전압 측정 범위: ±5V 5, 전압 측정 오류: 0.2% 이상 6, 전압 비율 측정 오류: 0.1% 이상 7, 자동 및 수동 캘리브레이션 두 모드 포함; 8, 자동으로 보고서를 생성할 수 있습니다. |
1 |
| 4 |
컨디션 증폭기 YMC-8102 |
1 충전 /IEPE/TEDS 채널, 충전 센서 신호 증폭 및 조건 지원, IEPE 센서 일정한 전류 소스 전원 공급 및 신호 조건, TEDS 센서 신호 조건;지원 채널 통합, RS-232 인터페이스와 PC 통신, 복수의 캐스케이드가 가능하며 CE 인증; | 1 세트 |
| 5 | 공기 압축기 시스템 | 압축 공기 공급 | 1 세트 |
| 6 | 컴퓨터 | i7 프로세서, 8g 메모리, 1T 하드 디스크, 여러 USB 포트와 PCI 슬롯, 광 드라이브를 포함한 두 개의 네트워크 포트 | 1 세트 |
| 7 | 수량 | 첫 번째 측정 충전 | 1 |
