디지털 진동 캘리브레이터 캘리브레이트 진동 미터 진동 분석기
진동 검사기 ISO10816
주파수 (연속 조절): 10~1280Hz +0.01%
ISO10816 TMV-5031 진동 캘리브레이터에 대한 신청:
1진동 가속도 측정기, 속도 및 근접 변압기 및 진동 측정 기기를 캘리브레이트하는 데 사용할 수 있습니다. 주파수 10, 20, 40, 80, 160, 320에서 표준 시노스 신호,640 Hz 및 1280 Hz
2가속, 속도 및 이동의 진폭을 캘리브레이터에서 생성 할 수 있습니다
3.포텐시오미터를 통해 정의되고 디지털 디스플레이에 표시 될 수 있습니다. 수평 또는 수직 진동이 생성 될 수 있습니다.
4.TMV-5031 진동 캘리브레이터는 시노스 신호 생성기, 전력 증폭기, 표준 변환기 및 쉐이커를 하나로 결합하고 작은
용량, 높은 정확성 및 간편한 조작. 실험실 또는 현장에서 사용할 수 있습니다.
5국제 표준: ISO10816
사양:
주파수: 고정되지 않습니다, 주파수 (간신 조절): 10 ~ 1280Hz + 0.01%
단위:
가속: m/s 2 (PEAK)
속도:
mm/s (RMS)
이동: 음 (PK-PK)
진폭 정확도:
가속 (30m/s 2 pk, 80Hz) 40Hz ~ 320Hz + 0.3dB + 1자리
10Hz ~ 1280Hz + 0.5dB + 1자리
속도 (25mm/sec pk,80Hz) 40Hz ~ 320Hz +0.5dB +1자리
이동 (10μm pk-pk, 80Hz) 40Hz ~ 320Hz + 0.5dB + 1자리
근접 탐사 선형성
프로드: 5mm 및 8mm 탐사선 범위: 0~4.0mm
디스플레이: 가속, 속도 또는 이동을 나타내는 3 1/2자리 디스플레이
최대 진동 진폭 및 최대 부하:
TMV-5031 진동 캘리브레이터에 사용되는 진동 스탠드 때문에 오히려
작은, 다른 무게의 변압기의 캘리브레이션 동안 다른
또한, 고정기의 출력 진폭도 다릅니다.
진동 진폭과 최대 부하가 최대
가속. 최대 속도와 최대 이동 출력
일정한 주파수와 일정한 무게로 캘리브레이터에서
변압기를 캘리브레이션 할 수 있습니다. 구체적인 그림은 다음에서 볼 수 있습니다.
테이블.
|
Wt
주파수
|
<100g |
<250g |
<650g |
| a(m/S2) |
v ((mm/S) |
d ((μm) |
a(m/S2) |
v ((mm/S) |
d ((μm) |
a(m/S2) |
v ((mm/S) |
d ((μm) |
| 10Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
참고:: 더 높은 주파수에서 진동의 이동 값은 매우 높습니다.
크기가 작기 때문에 캘리브레이터에서 진동 신호가 나오지 않습니다.
크기: 280 x 180 x 250mm
무게: 20파운드,9kg
온도: 운영: 0°C50까지°C
저장-20°C70까지°C
습도: 90% 비 응고

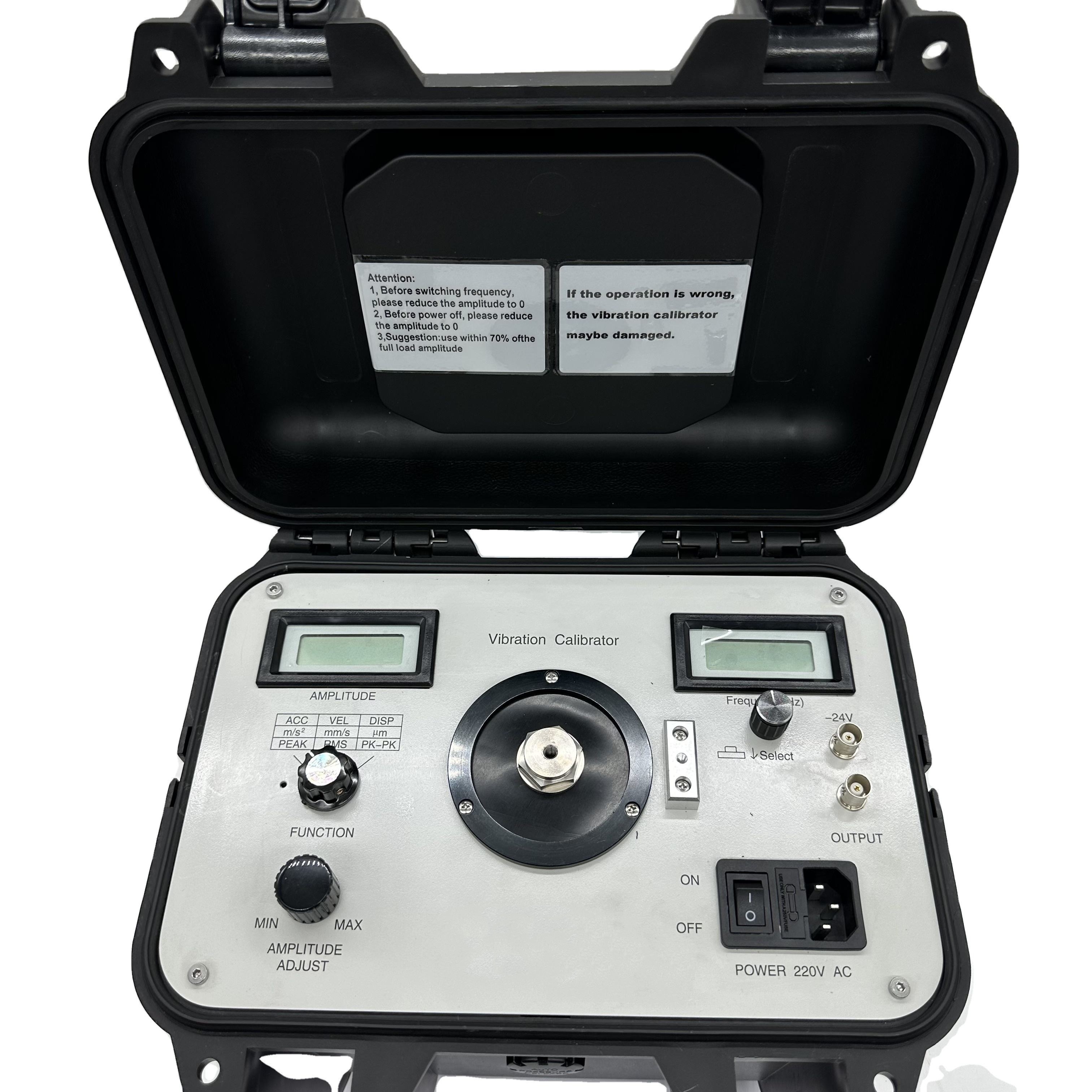

TMV-5031 진동 캘리브레이터의 제어판은 다음과 같습니다.
다음:
1진동 진폭 출력 디스플레이
캘리브레이터의 진동 신호 출력
2캘리브레이션 포텐시오미터
3. 기능 선택 스위치
가속, 속도 또는 이동
4- 출력 진폭 조절을 위한 잠재계
출력 진동 진폭을 변경하기 위해 잠재미터를 조정
5.출력 진동 진폭을 천천히 조정
6캘리브레이션 해야 하는 변압기를 고정 하는 테이블

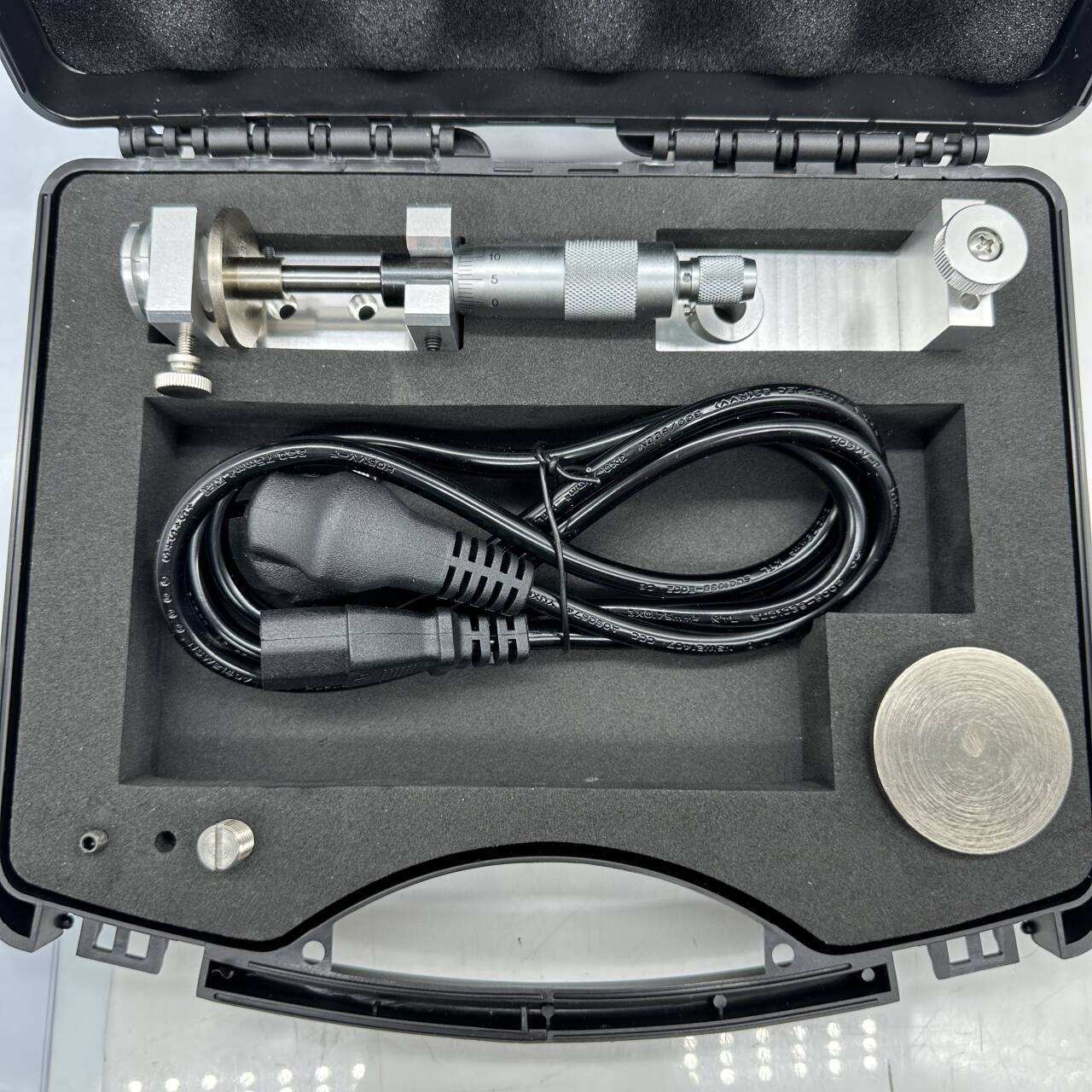

7. 근접 탐사 기기 고정을 위한 스레드 구멍
근접 탐사기의 캘리브레이션 동안, 변환기의 서재는 고정됩니다
이 가닥 구멍을 통해 제어판에
8전원 스위치 220VAC
9220V AC 전원 입력을 위한 소켓
220V AC 전원을 연결하는 데 사용됩니다.
10전력 출력 소켓
전력 증폭기의 출력 신호의 물결 모양을 모니터링하기 위해
캘리브레이터
1124V 전압의 출력 소켓
근접 측정 시 근접 표시기 전원 공급 ∼ 24V
탐사선
12주파수 선택 스위치
