금속 TMR201 손은 항공 우주를 위한 표면 조도 측정기 고정밀도를 잡았습니다

기본 정보
원래 장소: 중국
브랜드 이름: TMTeck
인증: CE、ISO9001
모델 번호: TMR201
최소 주문 수량: 1
가격: Negotiation
포장 세부 사항: 판지 상자
배달 시간: 3-5 작업일
지불 조건: 티/티, 웨스턴 유니온
공급 능력: 30PCS/Two 주
상세 정보
에러인디케이팅 에러를 보여주기: 많아야 ± 10% 최대 구동 여행: 17.5 mm/0.7inch
보증: 2년이요 지시의 변화: 많아야 6%
차원 (L×W×H): 143 X 55 X 42 밀리미터 중량: 400g
샘플링 길이 L: 0.25 mm,0.8mm,2.5mm,8mm 평가 길이: (1-5)L
하이 라이트:

금속 손은 표면 조도 측정기를 잡아두었습니다

,

항공 우주 손은 표면 조도 측정기를 잡아두었습니다

,

고정밀도 금속 표면 거칠기 측정기


제품 설명

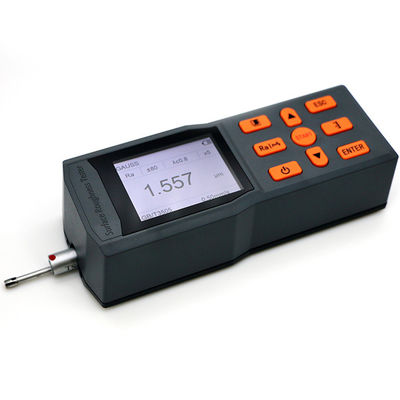

TMR201 손에 들수 있는 표면 조도 측정기







도입



TMR201 손에 들수 있는 표면 조도 측정기는 표면 조도 측정기 시리즈의 새로운 세대입니다. 그것은 고정밀도, 폭넓은 응용, 단순 작동, 휴대성과 안정적인 성능을 특징으로 합니다. 테스터는 넓게 다양한 금속과 비금속의 조도를 측정하는 것이 사용됩니다.





애플리케이션



1. 기계 가공 프로세스 관리 : 돌면서, 정처없이 돌아다니,, 광택이 나, 기타 등등을 연마하는 것 부수기.

2. 중공업 : 조선, 항공 우주, 파이프라인, 강철판

3. 항공 우주 : 터빈 날개, 터빈축, 날개와 다른 복합 소재.

4. 다른 사람 : 롤러와 바닥과 글라스를 출력하기.

금속 TMR201 손은 항공 우주를 위한 표면 조도 측정기 고정밀도를 잡았습니다 0



계측 원리



내마모성 다이아몬드 니들 부품과 정확한 모터 드라이브 구조를 이용하여, 센서는 기준에 의해 지정된 절대적 직선 이동에서 걸어다니고, 정확한 수평 거리에서 걸어다닙니다.낮은 시험이 웨이브 피크와 파도 계곡을 가로질러 촉각을 강행할 때,고 정밀도 유도성 브리지 회로는 변조, 증폭과 위상에 민감한 검출파를 통하여 그들의 수직 변위를 발견할 것입니다. 민감도가 미세 규모 수준에 위로 하 할 수 있습니다.즉시 표면 거칠기 매개 변수를 산정하기 위해 표준화 알고리즘을 사용하여, 거칠기에 해당한 전압 신호는 높은 컴퓨팅 전력 힘 + DSP 프로세서로 전송됩니다.



기술적 요구

<>

애플리케이션 방법 조도
타입 포터블
측정 범위 Z축(수직) 상한 :200μm ;
하한 :0.010μm ;
X-축(수평식) 17.5 mm(0.71inch) ;
회로 해상도 Z축(수직) 0.002μm±20μm ;
0.004μm±40μm ;
0.008μm±80μm ;
  매개 변수 Ra 영 복귀 르큐 Rt ;
Rp Rv R3z R3y rz(JIS) ;
Rs Rsk Rku Rsm 르머르 ;
  표준 ISO4287 ; ANSI B46.1 ;
DIN4768 ; JIS B601 ;
  디스플레이 320*240 LCD 칼라 디스플레이. 거칠기 필터 파형, TP 곡선을 드러냅니다 ;
통신 USB 인터 페이스
저장 데이터의 100개 세트
필터 RC, PC-RC, 가우스, D-P ;
샘플링 길이 (MM)(lr) 0.25,0.8,2.5;
평가 길이 (MM)(ln) Ln=lr×n n=1~5 ;
센서 측정 윈칙 전자기 인덕턴스 ;
스타일러스 천연 다이아몬드, 90' 팁 반경, 스타일러스 핵심 5μm의 반경 ;
시험 하중 <4mN ;
미끄럼 초경합금, 드라이브 방향 반지름 40 밀리미터 ;
드라이브 속도 lr=0.25, Vt=0.135mm/S ;
lr=0.8, Vt=0.5mm/S ;
lr=2.5, Vt=1mm/S ;
Vt=1mm/S를 반환하는 것에 ;
디스플레이 해상도 비율 0.001μm ;
표시 에러 ±(5nm+0.1A)
표시된 값의 반복성 ≤3%;
나머지 프로필 ≤0.01μm ;
배터리 3.7V 재충전이 가능한 Li 계속되는 배터리

특징



1. 저 전력 소모와 강한 계산 능력과 빠른 계산 속도와 결과와 고속 ARM+DSP 프로세서는 여행 뒤에 1/2 이내에 이용 가능할 것입니다.기다리기 위한 어떤 필요.

2. 정확하게 제조 공정에 있는 제품의 표면을 재생하기 위해 저 멀리 여행의 수천의 자료를 수집하세요.

3. 정확한 디지털 필터. 기계 반복성이 2% 이하이라는 것을 보증하세요.

4. 국가 표준에 일치하는 10% 정확도 에러.

5. 높은 진동 작업 환경, 고온, 고습도에 적응합니다.

6. 테스트 결과는 국가적 벤치마크의 거칠기 파라메터까지 거슬러 올라갈 수 있습니다.

7. 강하고 오래간 다이아몬드 시금계.

8. 독특한 소프트웨어 처리. 바로 핵실험, 기다리기 위한 어떤 필요성도 시작하지 마세요.

9. 나노 미터 레벨에 달하는 결의안과 정확성 유도성 브리지 센서.

10. 국가 표준에 일치하는 낮은 측정력 센서는 사용자 제조 공정에 있는 제품에 대한 낮은 충돌을 가집니다.



특성



1. 320*240 강조 색상 LCD 스크린, 거칠기 파형의 절묘한 디스플레이.

2. 320*240 강조 색상 LCD 스크린.저-조명 워크샵 환경에 적응하세요

3. 단순한 9버튼 수술. 명백하고 단순합니다.

4. 단순하고 직관적 메뉴 설계는 거칠기 파라메터에서 설정하도록 편리합니다.

5. USB 충전과 리튬 전지 전원. 한때 그것을 고발하고, 사용자들이 그것을 사용할 수 있습니다 천 시간의.

6. 매우 낮은 모터음. 강한 작동 편의시설.

7. 단순 소프트웨어 보정. 에러는 빨리 사이트를 바탕으로 정정될 수 있습니다.

8. 최고 26까지 거칠기 파라메터.

9. USB 통신 기능으로, 사용자들은 데이터를 컴퓨터와 PLC로 업로드할 수 있습니다.

10. 시험 자료 저장의 100개 세트.



패키지 목록

<>

  부분 기록
표준 호스트 1
센서 1 정밀 구성 요소
조정형 지지대 1
센서 프로텍터 1
5V 교류 전력 어댑터 1
USB 케이블 1
작동 교범 1
자격 있는 증명서 1
보증서 1
패킹 리스트 1
장비 케이스 1
선택적입니다 기준 시료 플레이트
유리 지지체
곡선 센서
바늘 구멍 센서
경구 센서
