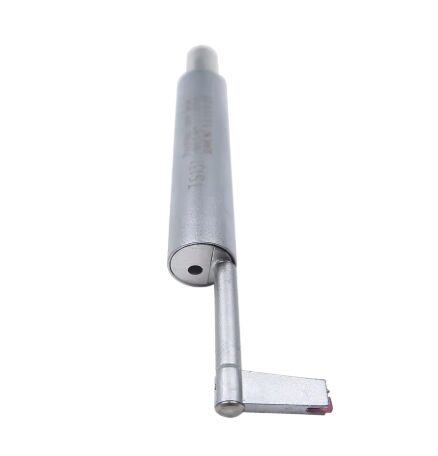

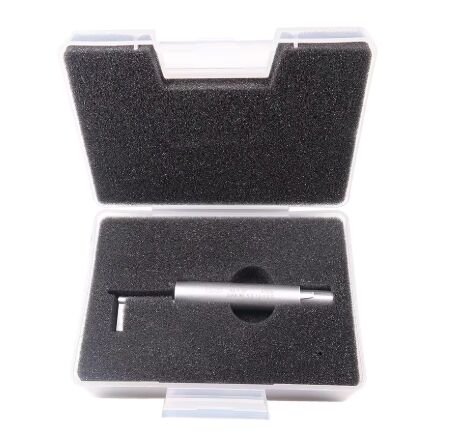

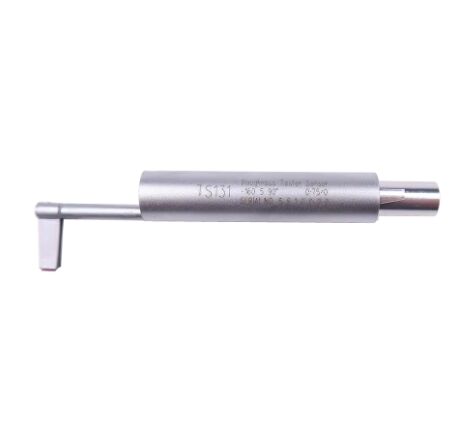

STS131 - 표면 거칠성 검사 장치의 깊은 굴곡 센서

TS131 - 깊은 굴곡 센서, 너비 3mm 이상과 깊이 10mm 이상의 굴곡을 측정하거나 높이가 10mm 이하의 단계의 표면 거칠성을 측정하는 데도 사용할 수 있습니다.플랫폼과 함께 사용되는 실린더형KA520 또는 KA620 플랫폼으로 작업하는 것이 좋습니다.

주요 특징

• 메카트로닉스 및 에르고노믹스 디자인, 작은 크기, 가벼운 무게, 조작 용이
• 스틸러스 드라이브 유닛은 표준 측정을 위해 주 유닛 내에 저장될 수 있습니다.또는 제공되는 케이블을 사용하여 디스플레이 유닛에서 분리되어 모든 방향에서 더 유연한 측정이 가능합니다.드라이버는 하나의 간단한 단계로 분리되고 다시 연결 될 수 있습니다.
• DSP 칩 제어 및 데이터 처리, 고속, 낮은 전력 소비
• 22 파라미터: Ra,Rz, Rq, Rt, Rp,Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku, Rmr, Ry(JIS), Rmax,RPc, Rk, Rpk, Rvk, Mr1, Mr2
• 측정 범위 최대 160μm (320μm까지 선택 가능)
• 4인치 OLED 화면, 넓은 관점, 뛰어난 가독성 디스플레이
• 버튼을 사용하여 조작할 수 있고 메뉴가 있습니다.
• 블루투스 기능, 모바일 및 미니 프린터와 무선 연결을 지원합니다.
• 내장 리?? 이온 재충전 배터리 및 제어 회로, 높은 용량, 메모리 효과가 없습니다, 그것은 완전히 충전되는 동안 55 시간 이상 작동, 그리고 나머지 충전 표시가 있습니다, 충전 지표
• 대용량 데이터 저장, 원료 데이터 및 곡선 100 항목을 저장 할 수 있습니다
• 실시간 시계 설정 및 표시로 데이터를 쉽게 기록하고 저장할 수 있습니다.
• 자동 잠자리, 자동 전원 끄기, 전력 절약 기능
• 신뢰성 있는 회로 및 소프트웨어 설계 모터가 고정 방지
• 언어: 중국어 와 영어 를 자유롭게 교환 할 수 있다
• 모든 매개 변수 또는 사용자가 설정하는 매개 변수 중 어느 하나 인쇄 할 수 있습니다
• 선택용 액세서리: 블루투스 기능, 곡선 센서, 핀홀 센서, 측정 장치, 스탠드, 확장 막대, 프린터
• 휴대용 표면 거칠성 검사기 TMR360는 국제 표준 ISO, DIN, ANSI, JIS에 적합합니다.
• 8 가지 종류의 다양한 탐사선이 선택할 수 있습니다. 우리의 TS11X와 같은 고객의 부품 테스트 필요에 따라 센서를 만들 수 있습니다. 좁은 깊은 구멍을 테스트 할 수 있습니다. 다른 사람들은이 특별한 부분을 테스트 할 수 없습니다.

표준 배달

선택 사항

사진	설명
	TS55-길쭉한 지팡이확장 막대기는 픽업이 부품에 들어갈 수 있는 깊이를 증가시킵니다. 확장 막대기의 길이는 50mm입니다.
	TS90 - 직각 막대기센서의 위치를 변경, 주로 특정 구획의 측정 표면에 사용.
	TS100 - 표준 센서표준 센서 외에도 평면, 기울기 평면, 피침 표면, 내부 구멍, 구석 및 다른 표면 거칠성을 측정하기 위해측정 플랫폼을 측정하기 위해 다른 특수 센서가 필요합니다..
	TS110 - 곡선 표면 센서반지름이 3mm보다 큰 부드러운 실린더 표면을 측정하기 위해, 큰 반지름의 부드러운 구형 표면과 다른 표면 또한 좋은 근사점을 얻을 수 있습니다.플랫폼 TA1520 또는 TA1620을 사용해야 합니다..
	TS120 - 작은 구멍 센서, 반지름이 2mm 이상의 구멍의 내부 표면을 측정하기 위해, 플랫폼 TA1520 또는 TA1620을 사용하는 것이 좋습니다.
	TS131 - 깊은 굴곡 센서폭이 3mm 이상이고 깊이가 10mm 이상인 크레브를 측정하거나 높이가 10mm 이하의 단계의 표면 거름을 측정하는 데도 사용될 수 있습니다.플랫폼 TA1520 또는 TA1620과 함께 작업하는 것이 더 좋습니다..
	TS130-깊은 구멍을 위해 픽업 바늘 끝 반지름: 5μm 바늘 각: 90° 바늘에 대한 힘: 4mN 측정 범위: 400μm 구멍의 최소 너비: ø2mm 최대 구멍 깊이: 20mm
	TS140-곡면용 바늘 끝 반지름: 5μm 바늘 각: 90° 바늘에 대한 힘: 4mN 측정 범위: 200μm
	TS11X: 좁은 구멍, 너비 2mm 이상, 깊이 3mm 이상에서 15mm 이상 또는 부분 곡선 반지름 3mm 이상의 굽은 표면과 웅덩이 표면,판과 함께 필요합니다.
	TA1420-자극적인 유연한 기반은 간단한 테스트를 위해, 쉬운 이동 및 편리한 사용
	TA1520-금속 기판 작업 플랫폼, 높이 200mm 조절. 유연하고 안정적인 작동과 더 넓은 응용 범위로 복잡한 모양의 거칠성도 측정 할 수 있습니다.측정 스탠드는 스타일러스의 위치를 더 정확하게 조정하고 측정이 더 안정적으로 수행 할 수 있습니다측정 표면의 Ra 값이 상대적으로 낮으면 측정 플랫폼을 사용하는 것이 좋습니다.
	TA1620-대리석 기판 작업 플랫폼,특징 나사를 통해 테이블을 올리는, 그리고 V 모양 굴곡은 사용 가능, 그것은 정확성을 향상시키기 위해 작은 작업 조각을 테스트하는 데 적합 사양 차원: 400mm × 250mm × 70mm Y축 범위: 300mm±1mm
	표준 거칠성 캘리브레이션 블록 다중 새겨진 선 (사각형 파동) 광학 유리로 만들어져 고강도, 고정도 표준 거칠성 값, 경사 방지, 금속 거칠성 블록보다 더 긴 수명을 가지고 있습니다. 표준 GB/T19067.1-2003 및 ISO5436-1을 충족합니다.2000 대략: Ra=0.1um, 0.2um, 0.4um, 0.8um, 1.6um, 3.2um, 6.4um 맞춤형 값과 시노스 파도가 가능합니다.
	표준 거칠성 캘리브레이션 블록 단일 조각 선 광학 유리로 만들어져 고강도, 고정도 표준 거칠성 값, 경사 방지, 금속 거칠성 블록보다 더 긴 수명을 가지고 있습니다. 표준 GB/T19067.1-2003 및 ISO5436-1을 충족합니다.2000 대략: Ra=0.1um, 0.2um, 0.4um, 0.8um, 1.6um, 3.2um, 6.4um) 맞춤형 값이 가능합니다.
	거칠성 비교기 (30 pcs/set) 이 세트에는 가장 중요한 6가지 가공 방법의 표준이 있으며, 일반적인 "AA" 값이 포함되어 있습니다.이 표면 거칠기는 비교 방법과 눈 추정 또는 확대판에 의해 표면 마무리의 정도를 비교하고 결정하는 데 사용됩니다.표면 거친 콘스타스트 블록은 샘플 블록을 평면으로 랩하는 GCr15를 제외하고는 45 슈퍼 카버 강철으로 만들어집니다.모든 30개의 표본은 u'AA (수학적 평균) 와 미트릭 동등한 um Ra에서 캘리브레이션됩니다..
	표면 거칠성 검사용 충전 및 케이블 충전기: 미국 및 EU 표준 선택 케이블: USB 인터페이스
	미니 열 프린터 외부 프린터, USB 인터페이스를 통해 연결, TMTECK 모델에 적합합니다.
	열 인쇄용 종이 미니 열 프린터와 TMTECK 테스트에 적합 포장: 10개/백
