| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | TMTeck |
| 모델 번호: | TS18 |
| 최소 주문 수량: | 1 |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 판지 상자 |
| 배달 시간: | 4-6 작업 일수 |
| 지불 조건: | T/T, Western Union, PayPal |
| 공급 능력: | 100pcs/ 한 주 |
| 케이블 길이: | 2.5m/8.2ft | 더 작은 크기: | 매우 작은 공간에서도 검사가 용이합니다. |
|---|---|---|---|
| 사이즈(LxWxH): | LxWxH:13x10x23(mm)LxWxH: 0.51×0.39×0.91(인치) | ||
| 강조하다: | TS18 초음파 변환기 프로브,소형 풋프린트 초음파 변환기,고성능 TS18 프로브 |
||

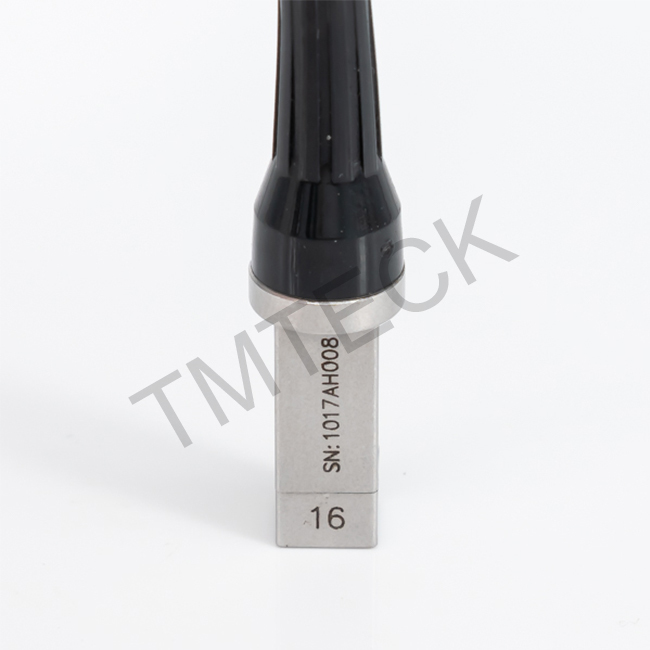

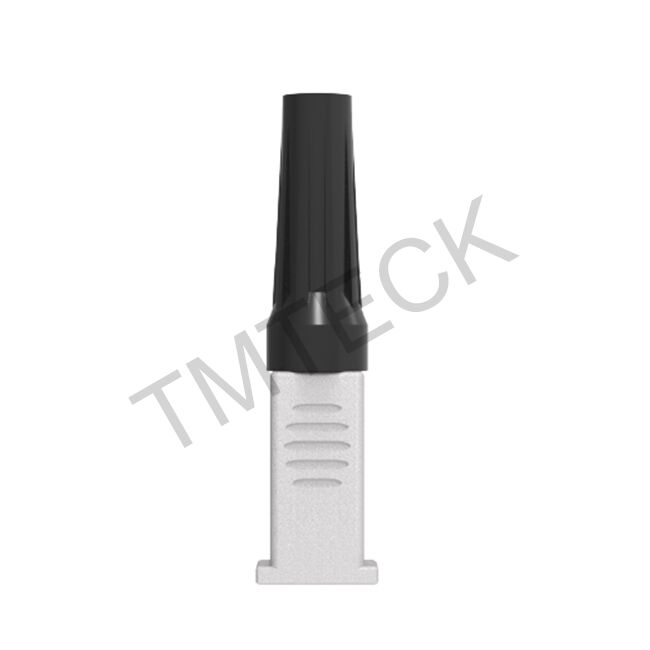

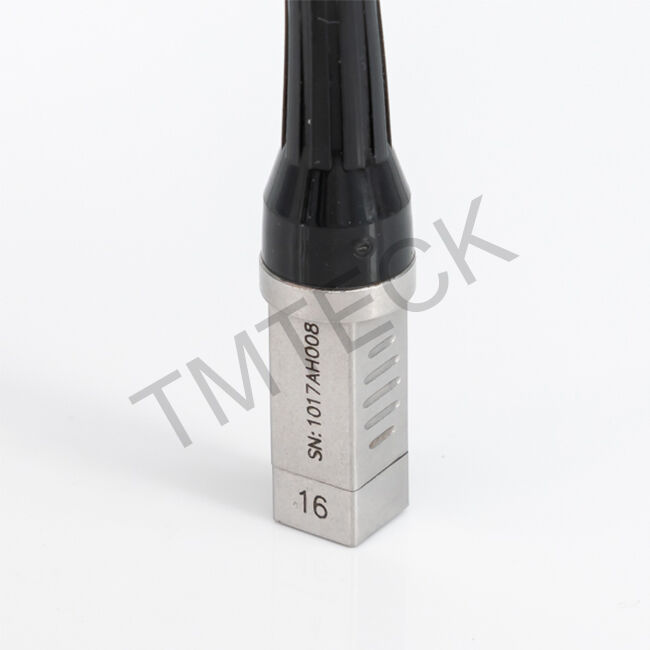

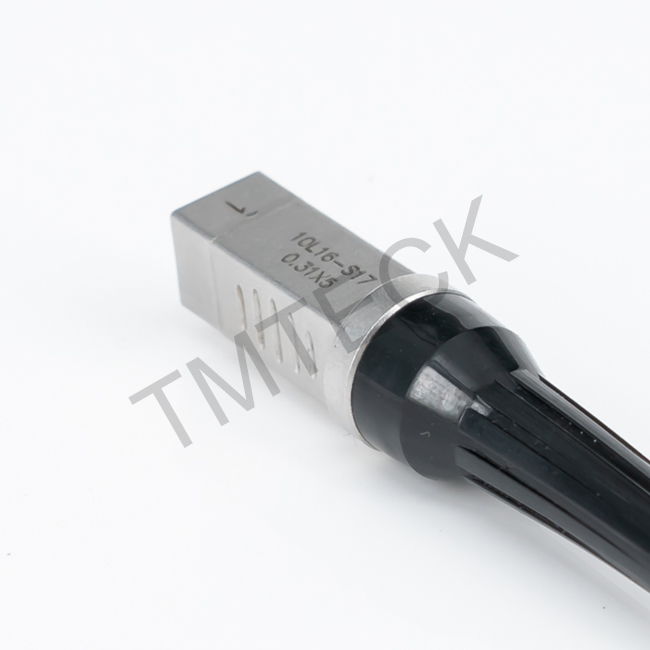

소형 프로브: 케이스 치수가 최소 0.31x0.31x0.91인치로, 항공 분야 또는 일부 소형 부품에 널리 사용되는 소형 프로브입니다.
장점
1. 높은 호환성: 대부분의 위상 배열 결함 감지 장치와 호환 가능합니다.
2. 고성능: 우수한 Pk-to-Pk 감도 및 SNR, 결함을 신속하게 감지하고 찾을 수 있습니다.
3. 소형화: 극도로 좁은 공간에서 쉽게 검사할 수 있습니다.
4. 광범위한 적용: 균열 및 용접 결함에 대해 주조품, 단조품, 파이프, 튜브, 가공 및 구조 부품에 널리 사용됩니다.

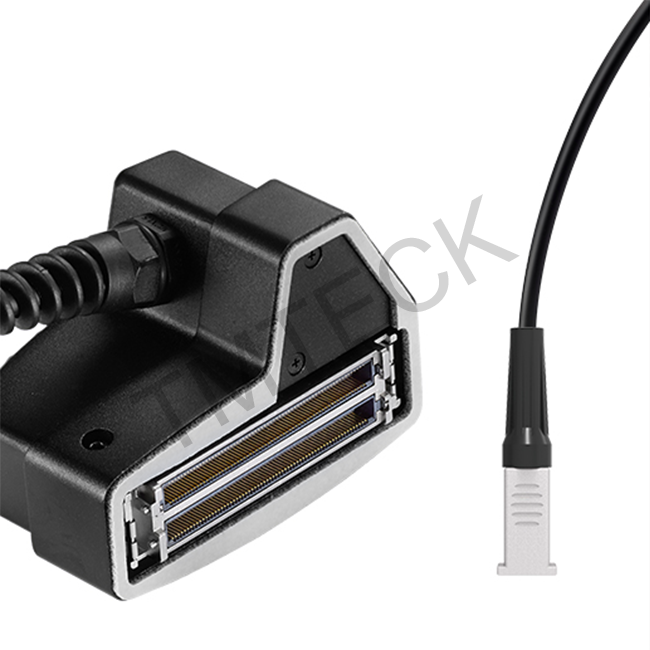

5. 다양한 케이블 연결 유형: 상단 케이블 연결 또는 측면 케이블 연결.
응용 분야
1. 항공기 스크래치, 로터, 허브 등
2. 결함 감지 및 정량화
3. 주조품, 단조품, 파이프, 튜브, 가공 및 구조 부품 검사
4. 균열 및 용접 결함
프로브사양
| 프로브 시리즈 |
모델 |
호환 가능 모델 |
요소 모양 |
주파수(MHz) | E-Nos | 피치 (mm) |
활성 (mm) |
Elev.(mm) | 크기(LxWxH) |
| TS18/A0 | 2.25L10-0.6x6 | 2.25L10-6x6 | 선형 | 2.25 | 10 | 0.60 | 6.0 | 6.0 |
13x10x23 (mm) (in) |
| 5L10-0.6x6 | 5L10-6x6 | 선형 | 5 | 10 | 0.60 | 6.0 | 6.0 | ||
| 7.5L10-0.6x6 | 7.5L10-6x6 | 선형 | 7.5 | 10 | 0.60 | 6.0 | 6.0 | ||
| 10L10-0.6x6 | 10L10-6x6 | 선형 | 10 | 10 | 0.60 | 6.0 | 6.0 |
*표준 케이블 길이는 2.5m/8.2ft입니다. 위상 배열 프로브는 주파수, 요소 수 및 피치, 구경 등을 포함하여 맞춤형으로 제작할 수 있습니다.
웨지사양
| 프로브 시리즈 | 모델 | 호환 모델 | 요소 모양 | 크기(LxWxH) |
| TS18/A0 | N0L | 0°LW | -30°~30° | LxWxH:13x10x23(mm)LxWxH : 0.51x0.39x0.91 (in) |
| N45L | 45°LW | 40°~70° | ||
| N45S | 60°SW | 40°~70° | ||
| N60S | 60°SW | 40°~70° | ||
| N60S-IHC | 60°SW | 40°~70° | ||
| N60S-AOD100 | 60°SW | 40°~70° | ||
| N60S-IHC-AOD100 | 60°SW | 40°~70° |
