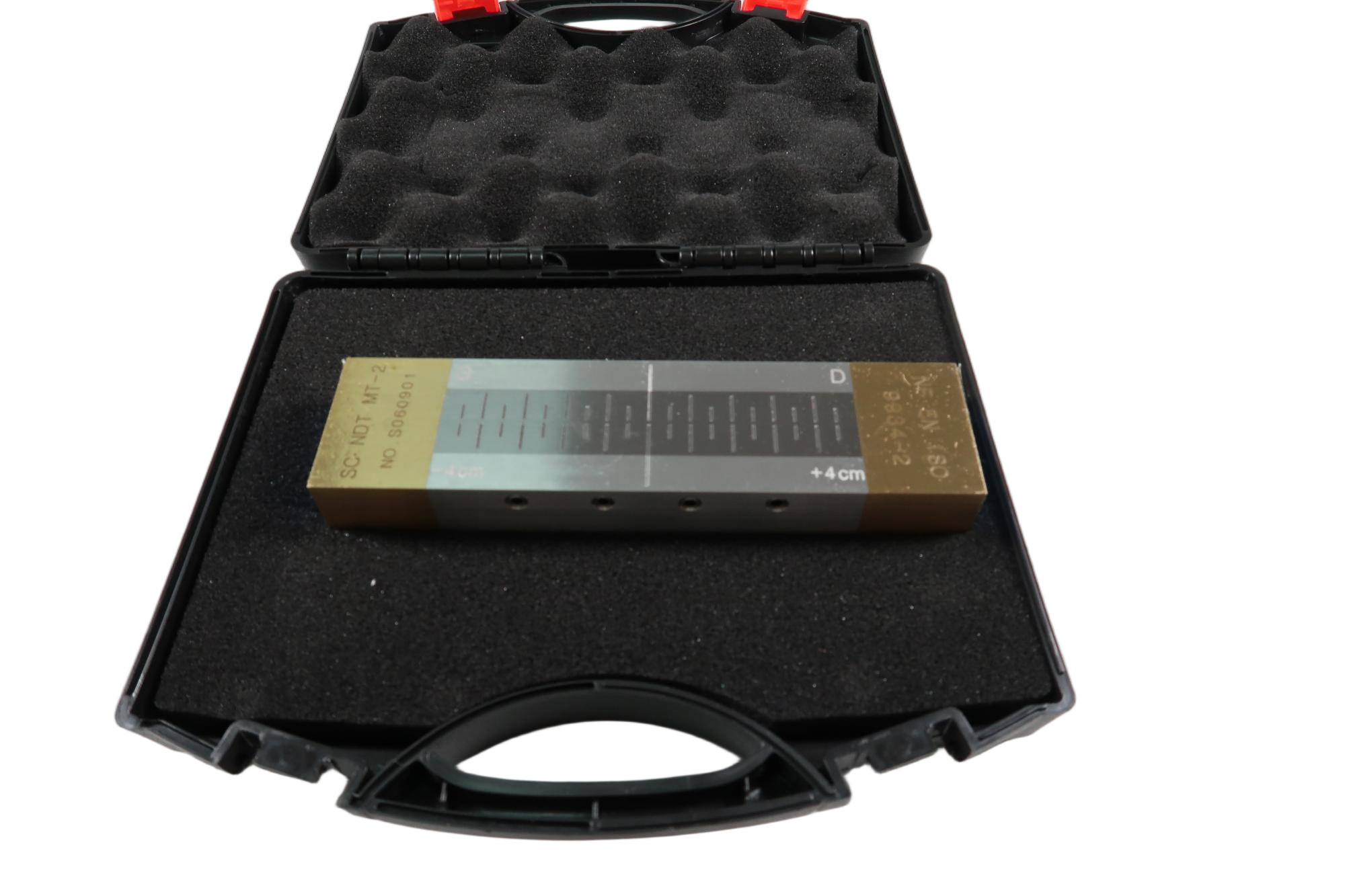

| 포장 세부 사항: | 카튼 |
| 배달 시간: | 4-6 작업 일수 |
| 지불 조건: | T/T, 웨스턴 유니온 |
| 공급 능력: | 20PCS/Two 주 |
| 제품 이름: | 자기 입자 타입 II 기준 테스트 블록 | 브랜드: | 티엠티에크 |
|---|---|---|---|
| 원본: | 중국 | ||
| 강조하다: | Magnetic Particle Test Block Type II,Reference Test Block for NDT,Type II Magnetic Particle Inspection Block |
||
개요: ((3112801)

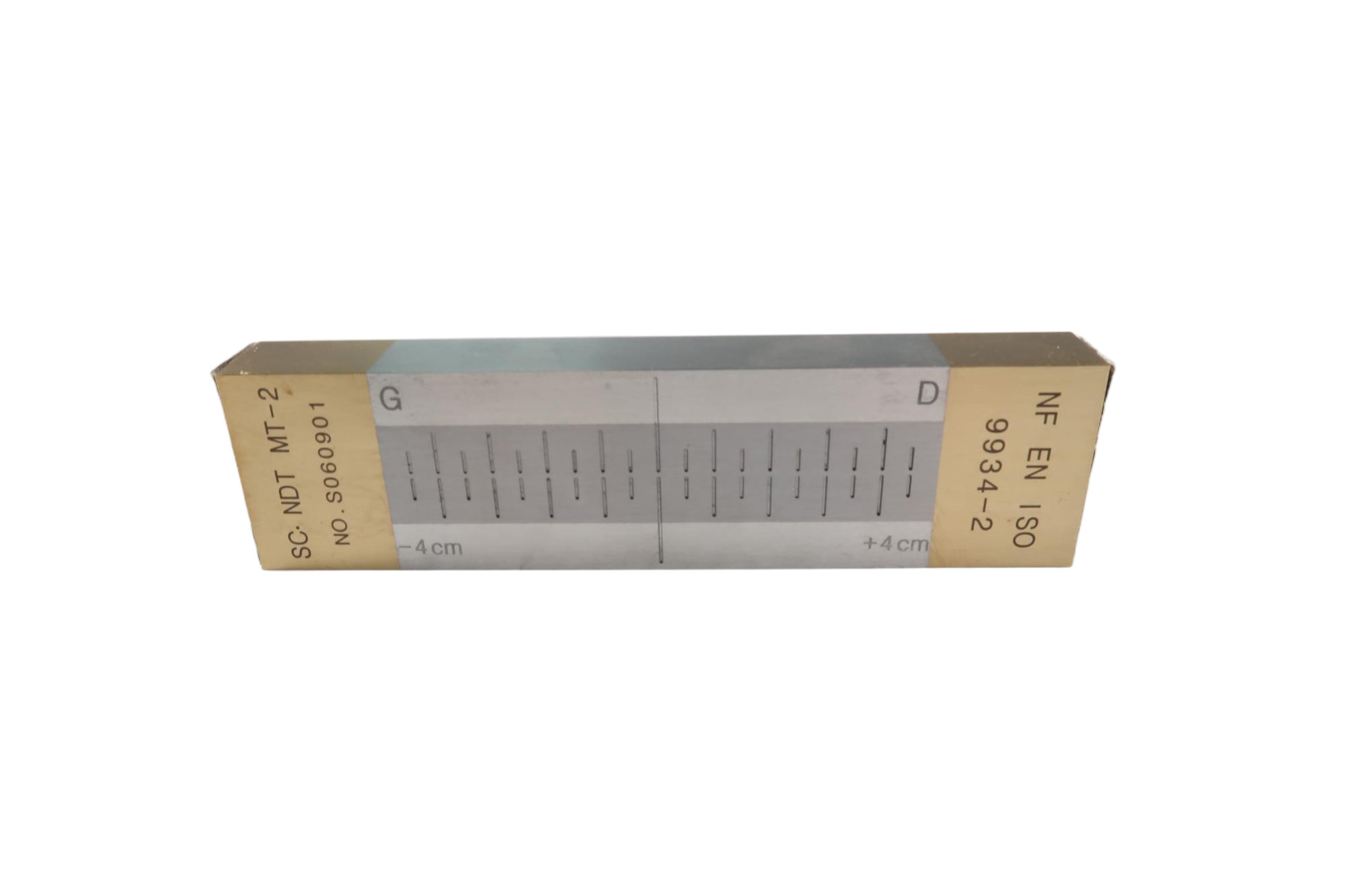

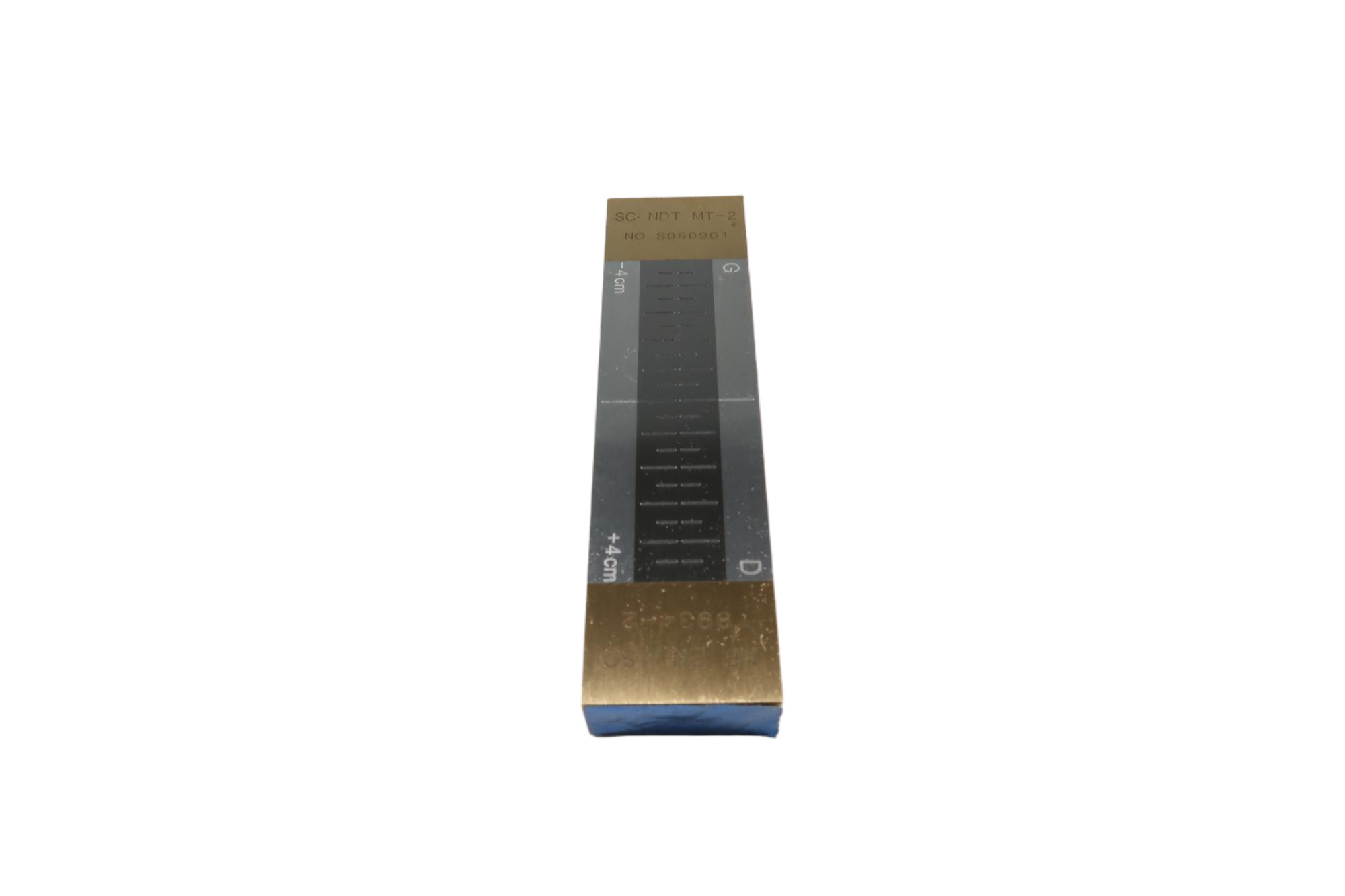

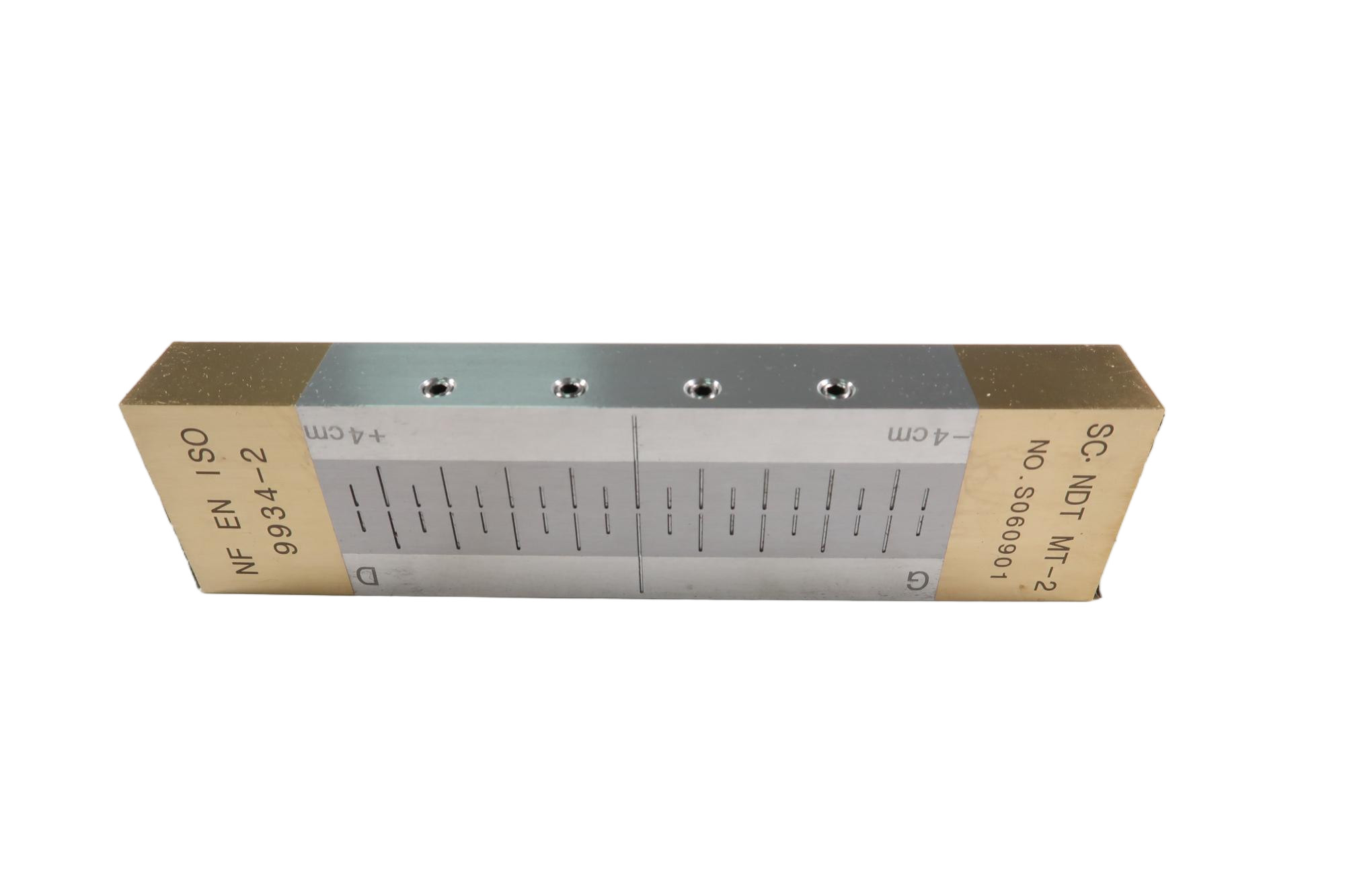

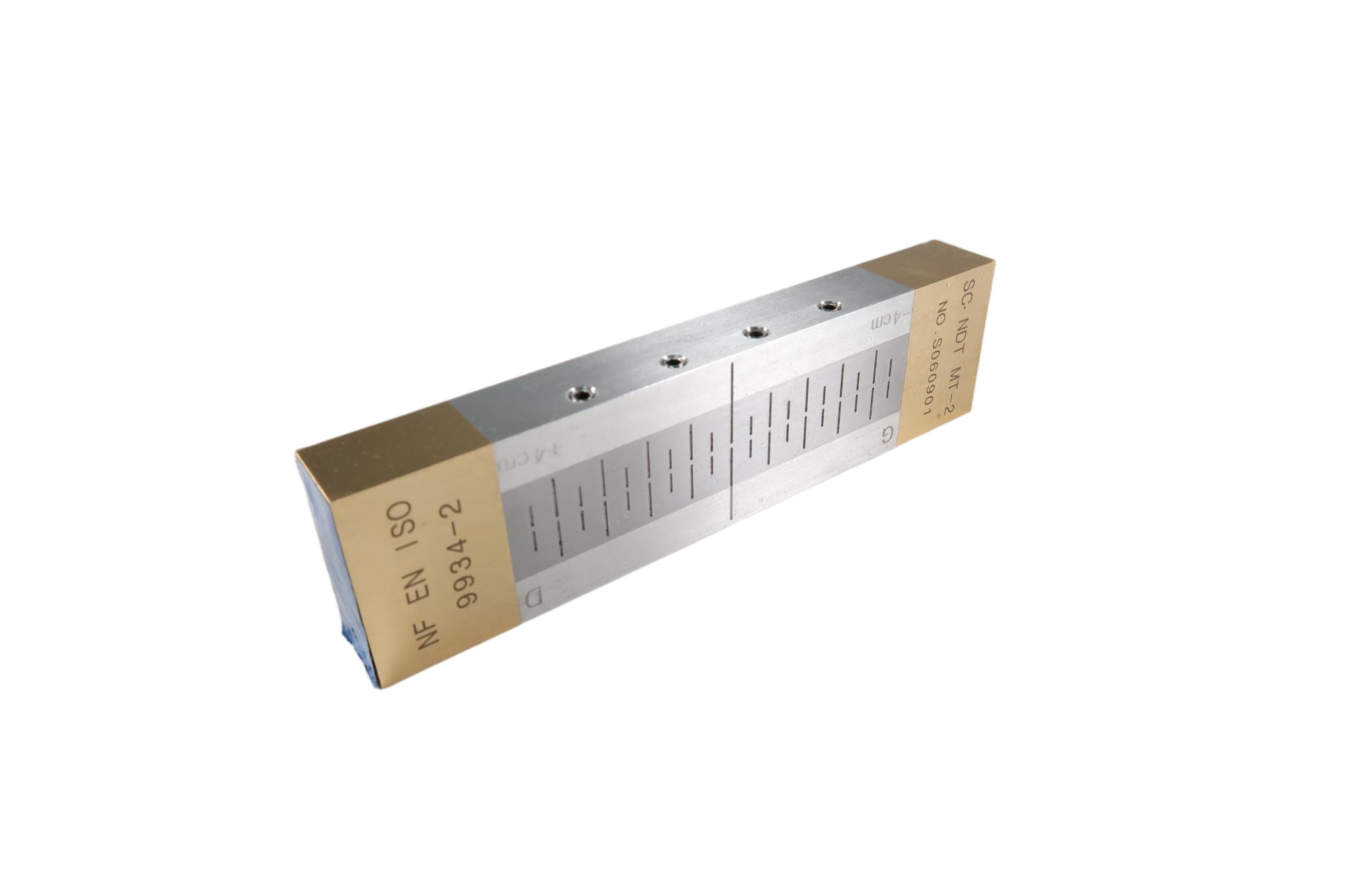

제2형 참조 블록은 외부 자기장 인덕션이 필요하지 않은 자기 자석화체입니다. 2 개의 철 막대와 2 개의 영구 자석으로 구성됩니다.그것은 자기 입자의 성능을 테스트하는 데 사용됩니다. 성능은 표시 된 길이에 의해 주어질 수 있습니다. 길이를 증가하면 더 나은 성능을 의미합니다. 좌측과 우측에 표시 된 누적 길이를 결과로 사용해야합니다.
다음 각 호의 규정에 따릅니다.
Q/CRRC J 73.1-2020, GB/T15822.2-2005 및 IS09934.2-2:2002 표준
크기:
155*40*18mm
제조:
1- C15 두 조각9(EN10083-1에 따라)10)1) 사각형의 강철 막대 10mm 사각형의 크기와 100.5 mm ± 0.5 mm 길이의 강철 막대 브래킷과 두 개의 보호 휠 (두 가지 모두 비 자석 물질) 이 자석을 잡고 보호하도록 가공됩니다.
2각 강철 막대기는 Ra≈1.6μm의 표면과 <5μm의 평면으로 닦습니다. (주의: 강철 막대기의 온도는 50°C를 초과해서는 안됩니다.)
확인:
접착장 강도 측정기를 사용하여 +4 및 -4 인치에서 인공 결함으로 정사각지대에 있는 필드 강도를 측정합니다.
수용 기준:
-4 notch 출력 강도 값: -100A/m±10% (즉 -0.125mT±10%mT)
+4 크나치 출구 강도 값: +100A/m±10% (즉 +0.125mT±10%mT)
| 측정 장소 | 왼쪽 끝 4cm | 오른쪽 끝 + 4cm |
|
필드 강도[A/m]/mT
|
-0.125mT±10%
|
+0.125mT±10%
|
| 실제 측정 위치 | 왼쪽 끝 cm | 오른쪽 끝 cm |
| 실제 필드 강도 mT | -4 | +4 |
