| Place of Origin: | CHINA |
|---|---|
| 브랜드 이름: | TMTECK |
| Model Number: | GS Series |
| 최소 주문 수량: | 1 PC |
| 가격: | 협상 가능 |
| 포장 세부 사항: | 카튼 |
| 배달 시간: | 7~15일 |
| 지불 조건: | T/T, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 100PCS/MONTH |
| 제품: | GS 시리즈 NDT 초음파 교정 블록 | 소재: | 알루미늄/1018 강철/ 스테인레스 스틸 |
|---|---|---|---|
| 사양: | NB/T47013.3-2015 | 종류: | NDT 부속물 |
| 무게: | 3kg | ||
| 강조하다: | NDT 액세서리 초음파 캘리브레이션 블록,NB/T 47013.3-2015 초음파 캘리브레이션 블록,GS 시리즈 초음파 표준 시험편 |
||

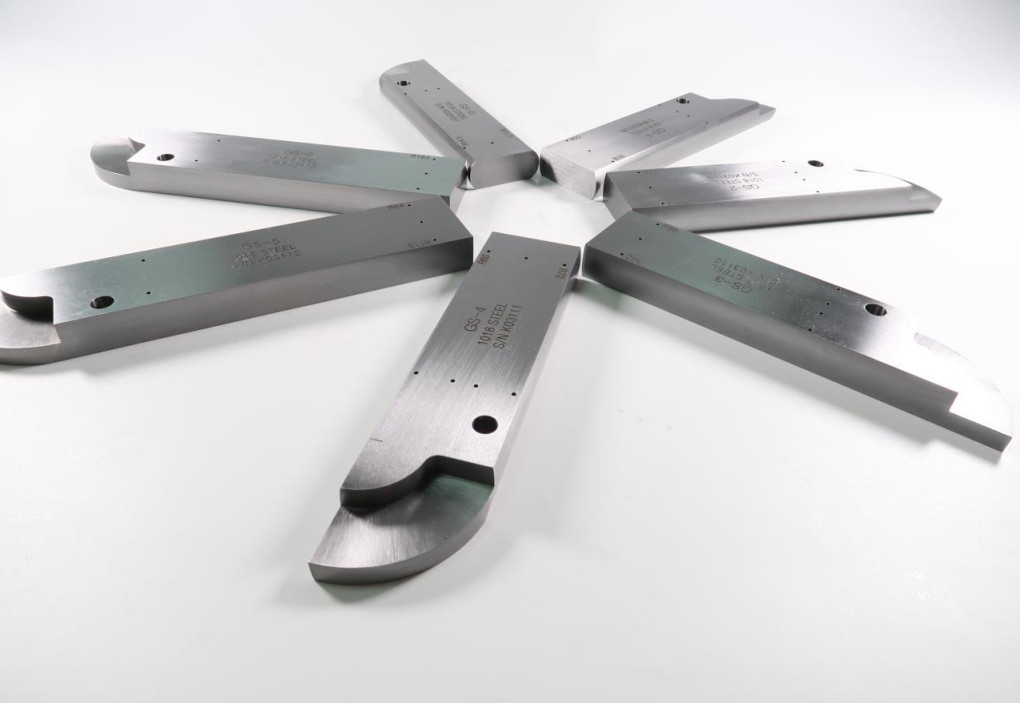

초음파 캘리브레이션 블록은 초음파 장비의 정확성을 보장하는 데 사용되는 NDT 액세서리의 한 종류입니다.그것은 시험 조각의 특성을 시뮬레이션하고 초음파 결함 탐지기와 두께 측정기의 성능을 측정하기위한 알려진 기준점을 제공하기 위해 설계되었습니다..

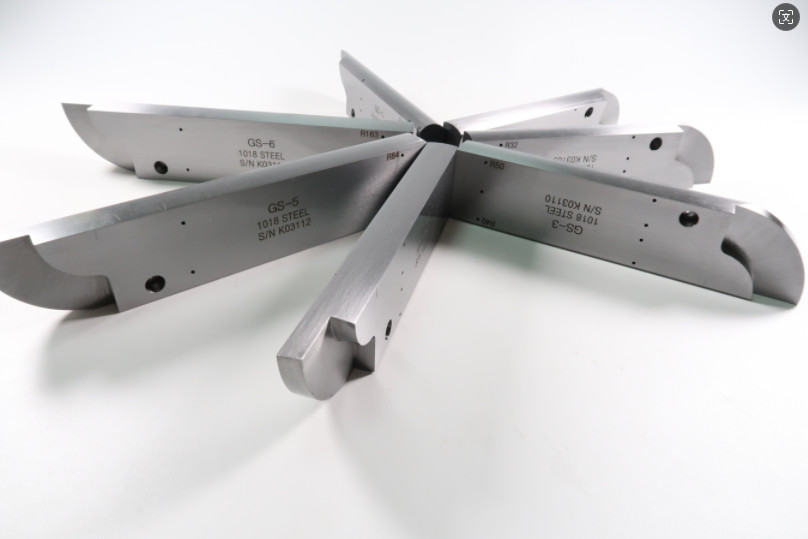

GS시리즈CALIB조리품블록스펙
|
모델 |
테스트 블록 ARC 반지름 곡선 |
파이프 오드 범위 |
테스트 블록 ARC 반지름 곡선 |
파이프 오드 범위 |
| R1 | R2 | |||
| GS‐0 | 11.5 | 20~26 | 14.5 | 26~32 |

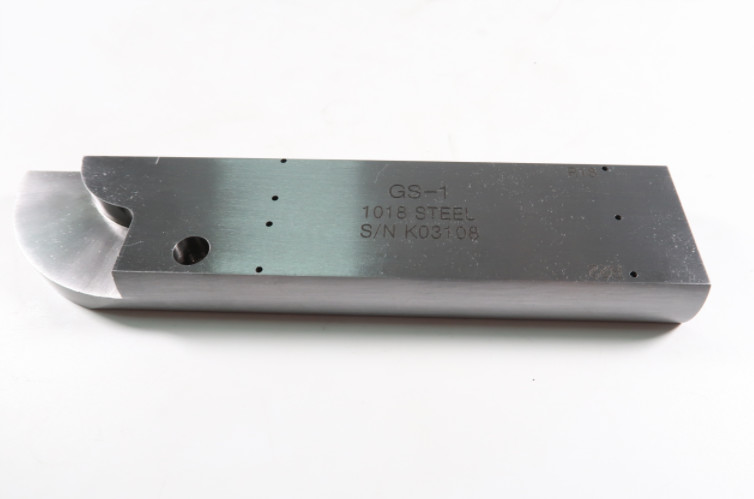

| GS‐ 1 | 18 | 32~40 | 22 | 40~48 |
| GS-2 | 26 | 48~57 | 32 | 57~72 |
| GS-3 | 40 | 72~90 | 50 | 91~110 |
| GS-4 | 60 | 110~132 | 72 | 132`159 |
| GS‐5 | 84 | 150~250 | 110 | 200~325 |
| GS-6 | 163 | 300~487 | 플래트 | ≥ 500 |
사양:
NB/T47013.3-2015
캘리브레이션 기능:
GS 시리즈 캘리브레이션 블록은 파이프 (응용되는 OD 범위 20-500mm) 의 둘레 부트 관절 (II 타입 용접 관절) 의 초음파 테스트에 사용됩니다.
| 종류 | NDT 액세서리 |
| 사양 | NB/T47013.3-2015 |
| 제품 | GS 시리즈 NDT 초음파 캘리브레이션 블록 |
| 소재 | 알루미늄/1018 강철/ 스테인레스 스틸 |
| 아크 테스트 블록 곡선 반지름 | R2:14.5/22/32/50/72/110/FLAT |
| 무게 | 3kg/pcs |

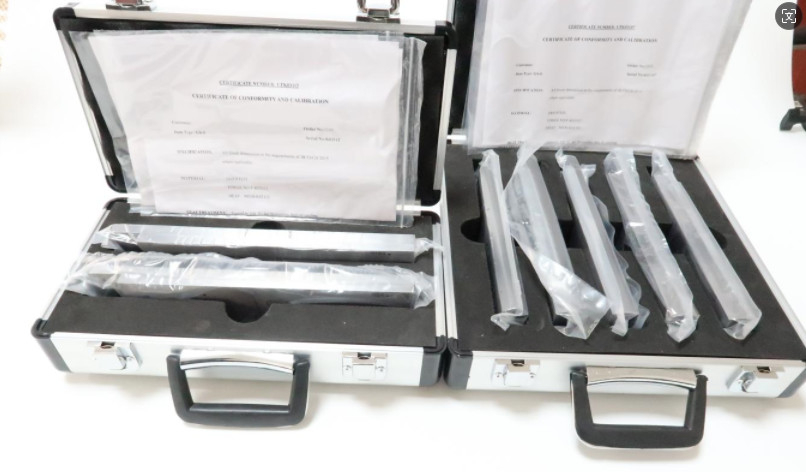

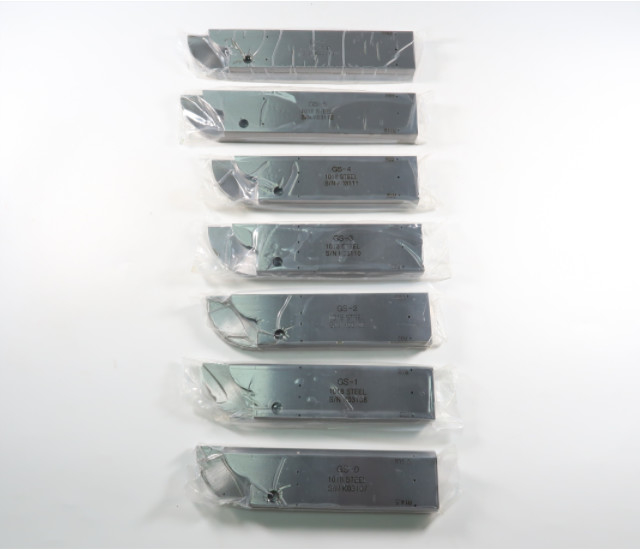

패키지 포함
