분명한 TMRS-710의 통합된 가지고 다닐 수 있는 경계없는 철근 검출기

TMRS-710 통합 철근 스캐너

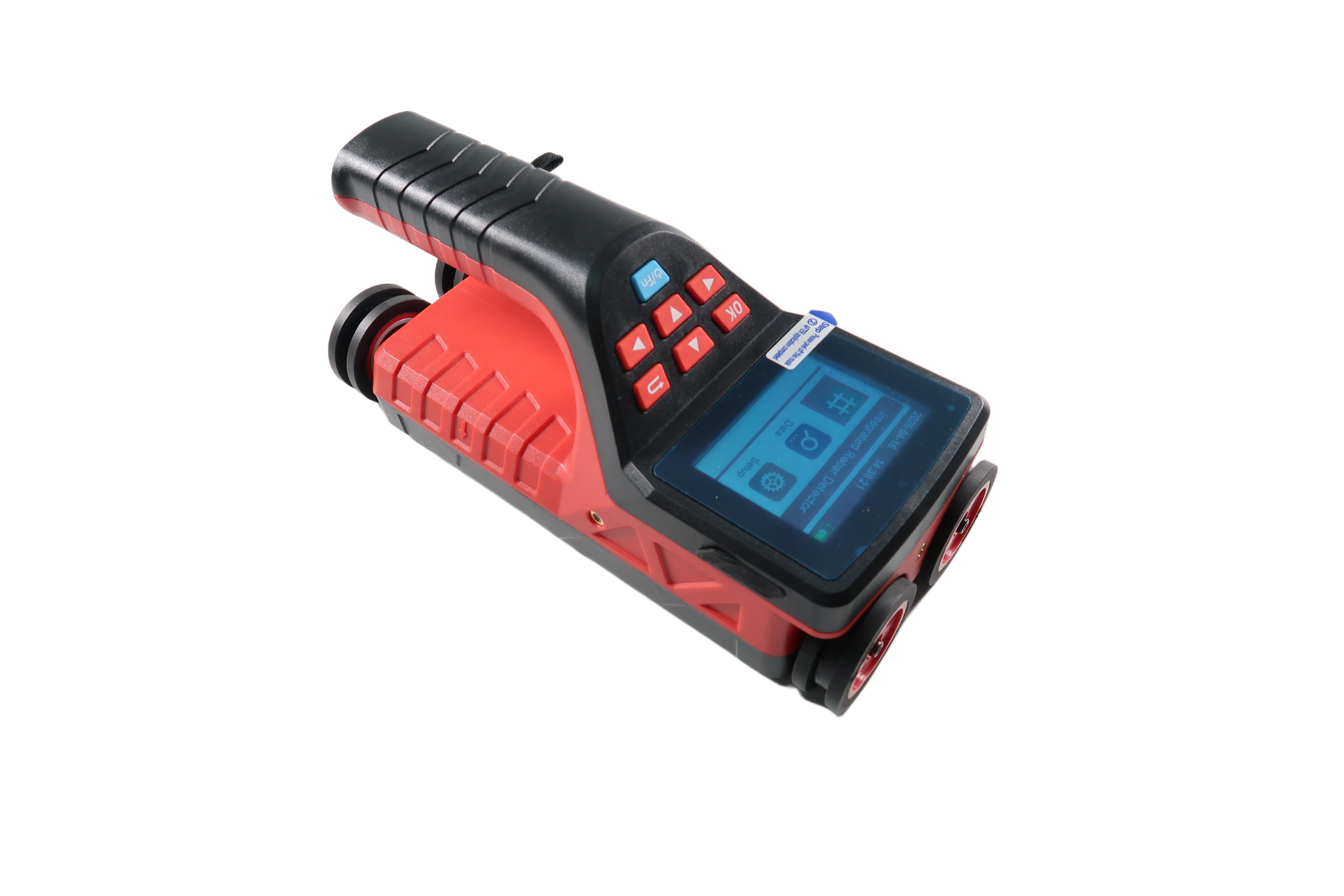

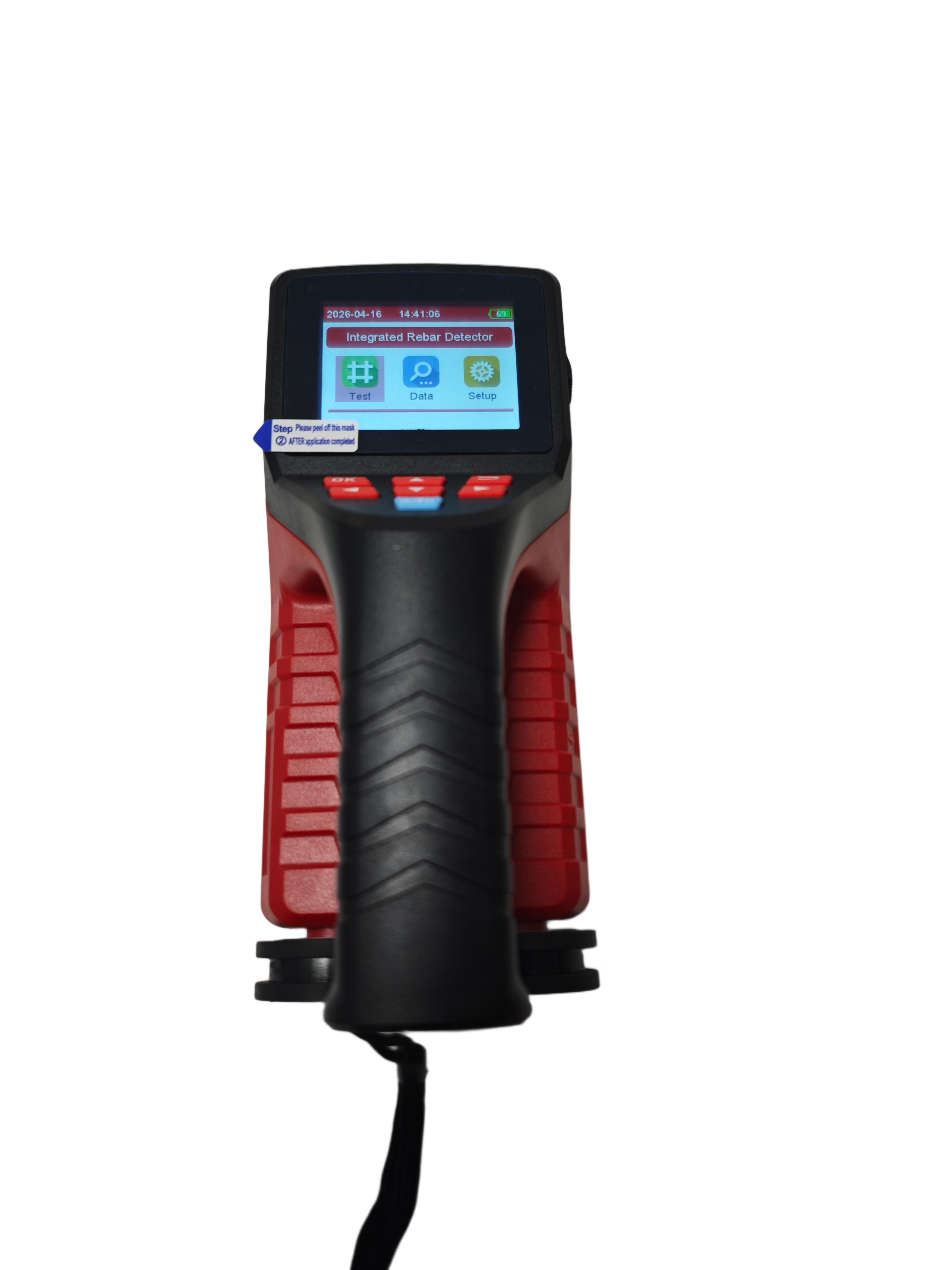

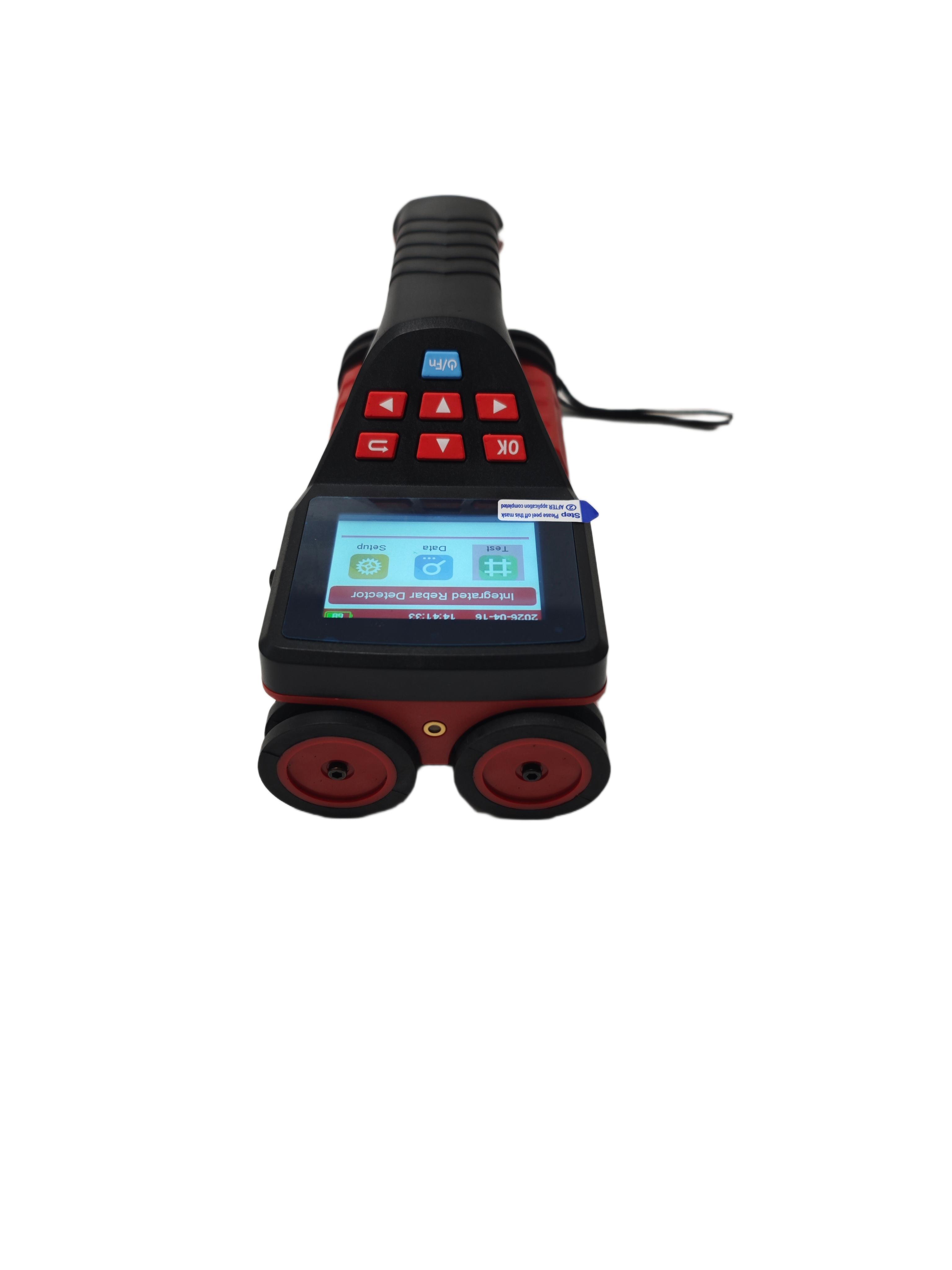

TMRS-710 통합 철근 검출기의 외관:

a) 위에서 본 모습:

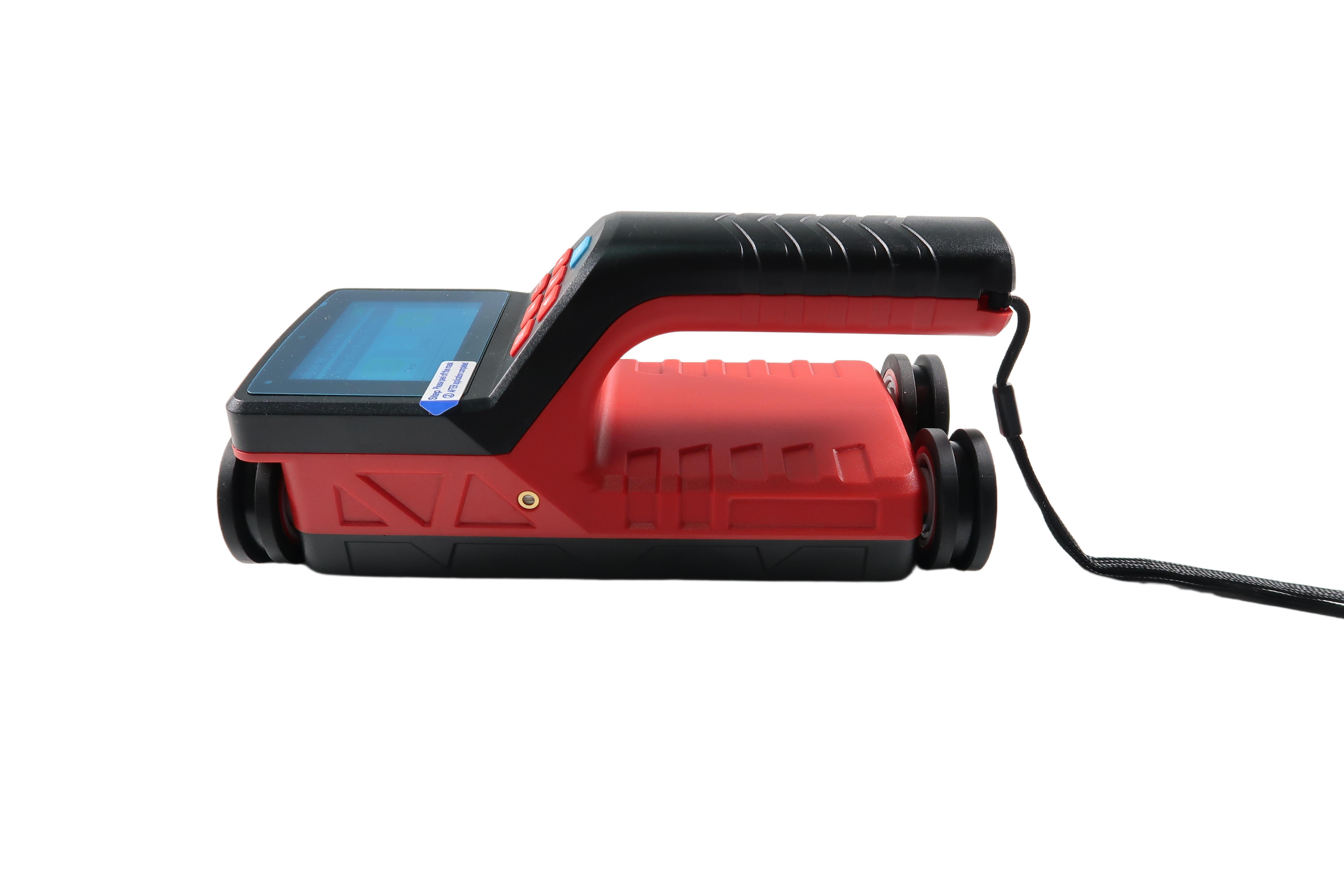

b) 왼쪽에서 본 모습:

c) 오른쪽에서 본 모습:

d) 아래에서 본 모습
그림 2.1 호스트 외관 개략도

1.1 소개

TMRS-710 통합 철근 검출기는 주로 내부 철근의 위치, 피복 두께, 철근 간격 및 직경을 감지하는 데 사용됩니다. 전체 철근의 분포 지도를 정확하게 그려 고정밀, 고속의 테스트 데이터를 제공할 수 있습니다. 호스트와 센서 코일의 통합 구조로 휴대 및 현장 작업이 편리하고 빠릅니다. 코일 구조 설계, 더 빠른 속도, 더 높은 정확도, 더 강력한 해상도가 특징입니다.

1.2 기능

1.2.1 주요 기능

1. 철근 피복 두께를 정확하게 측정합니다.

2. 철근의 위치, 추세 및 분포를 파악합니다.

3. 철근의 피복 두께를 측정하고 철근 직경을 추정합니다.

4. 감지 데이터의 저장, 보기 및 전송.

1.2.2 특수 기능

1. 감지 모드는 직관적이고 정확하며 동일한 화면에서 철근 위치, 간격, 피복 두께를 정확하게 표시합니다.

2. 두께 측정 기능이 완벽하게 구현되었습니다. 측정 과정 중에 페이지를 앞뒤로 넘길 수 있고, 데이터와 그래픽을 볼 수 있으며, 테스트 데이터를 언제든지 삭제할 수 있습니다.

3. 한 손으로 조작 가능한 디자인과 4륜 위치 지정 방식, 고강도 내마모성 타이어가 장착되어 검출기의 마모를 쉽게 보호합니다.

4. 분석 소프트웨어는 2차원 평면도 및 3차원 입체도를 생성할 수 있습니다.

5. JGJ 감지 모드는 단일 철근에 대해 1-6회 반복 테스트를 수행하고 평균값을 자동으로 계산합니다.

1.2.3 주요 특징

1. 2.8인치 고해상도 컬러 LCD 화면(320 x 240 픽셀), 실내 또는 실외, 어떤 상황에서도 감지 데이터를 명확하게 볼 수 있습니다.

2. 다중 코일 구조 설계, 더 빠르고, 더 높은 정밀도, 더 강력한 해상도;

3. USB 모드 데이터 전송 및 충전 사용, USB를 통해 저장된 데이터를 컴퓨터로 빠르게 업로드할 수 있습니다.

4. 내장형 고용량 리튬 배터리로 전력 소비가 낮으며, 배터리가 완전히 충전된 상태에서 대기 시간은 약 16시간입니다.

5. 데이터 관리 모드는 데이터 저장, 보기, 삭제 등의 기능을 제공하며, 약 20만 개의 철근 측정 지점 데이터를 저장할 수 있습니다.

6. 초밀도 텐던 분해능을 사용하여 철근 누락 문제를 해결합니다.

7. 표준 테스트 블록 구성 선택, 특수하고 독특한 디자인으로 구성 가능;

8. 호스트와 센서 코일 통합 설계, 컴팩트한 크기, 가벼운 무게, 휴대 용이;

9. 인접 철근의 중간 위치 실시간 판단, 표시등 프롬프트, 철근 주변을 피하고 코어링 드릴링 용이;

10. 계기 가방은 충격 방지 기능이 있으며, 내부에 보호 라이닝이 있고, 휴대 용이한 방수 커버가 장착되어 있습니다.

11. 중대형 철근 감지 소프트웨어가 장착되어 전문적인 데이터 분석, 데이터 처리 및 PC에서 완전한 보고서 생성이 편리합니다.

1.3 기술 사양

1.4 측정 인터페이스

통합 철근 검출기 측정 모드는 그림 1 및 2와 같습니다.

(1) 두께 모델

(2) JGJ 측정 인터페이스

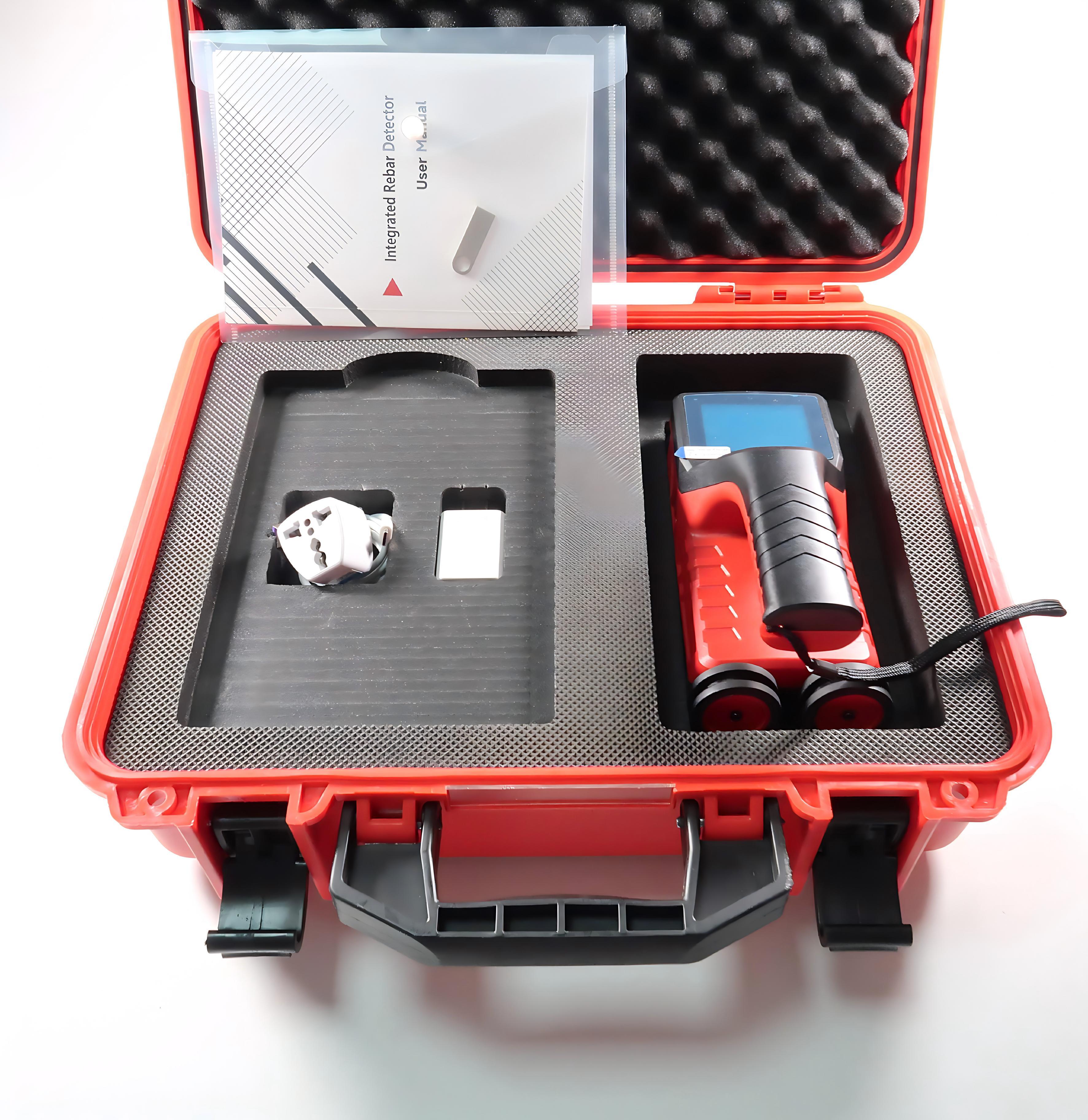

1.5 표준 구성
