압자: | φ2.5mm、 φ5mm 공 Indenter | 접안경 확대: | 15× |
---|---|---|---|
전원 및 전압: | AC220V±5%, 50-60 Hz | 시간 지연 통제: | 0-60 조정가능한 초 |
전반적인 차원 (Length×Width×Height): | 551×260×800 mm | ||
하이 라이트: | 금속 경도 시험기,보편적인 경도 시험기 |

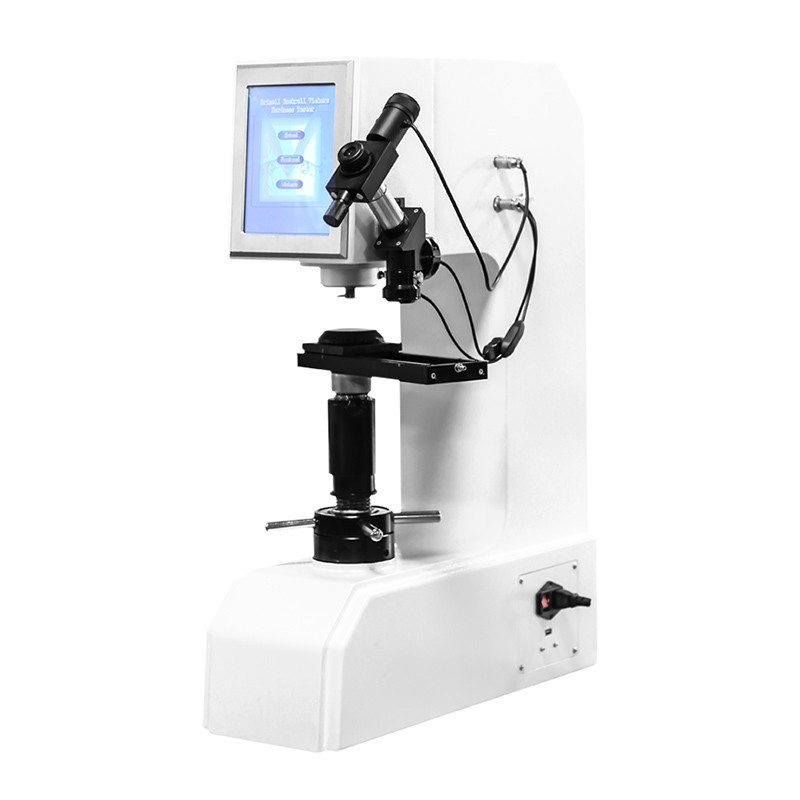

570HAD 디지털 방식으로 보편적인 경도 검사자
1. 경도는 경도 테스트가 금속 물자 그것의 구성 부분의 질을 재판하는 중요한 방법의 동안 물자의 중요한 기계공 특성의 한개입니다. 금속의 경도는 그것의 기계공 특성에 일치하, 그래서 힘 흔들고 그것의 경도 테스트를 통해 지치는 피로와 같은 그것의 기계공 특성은 대략 밖으로 시험될 수 있습니다.
2. 디지털 방식으로 Brinell, 록웰, Vickers를 가진 다기능 경도 검사자 3개의 실험 방법, 7개의 급료 시험 힘, 그것은의 다기능 경도 검사자 다양한 경도 시험의 필요를 충족시킬 수 있습니다. 힘 선적을 시험하고십시오, 거주하고십시오, 채택한 자동적인 엇바꾸기 기계장치, 손 바퀴, 정밀도 인코더와 감지기에 의해 측정되고 경도 가치 내부 체계 프로그램에 의해 산출된 압흔의 교체에 의해 얻어진 시험 힘 전이를 내리십시오. 따라서 운영해는 것은, 빠른 직관 쉽습니다 공용영역, 기본적으로, 인간적인 가동 과실, 그것의 높은 감도와 더불어, 안정성, 작업장과 실험실을 위해 적당합니다.
다음과 같이 주 함수:
2.1, 록웰, Vickers Brinell 3개의 실험 방법;
2.2 다른 경도 가늠자의 변환
2.3 망설임 시간의 선택
2.4 시간과 날짜의 수정
록웰 경도의 명세
2.5 선택적인 기능을 위해 results2.6 RS232 공용영역 시험의 산출은, 이 모형 시험 결과를 저장하고 테스트 페이지를 찾아볼 수 있습니다.
기술 명세
1. 전원 및 전압: AC220V±5%, 50-60 Hz
2. 시간 지연 통제: 0-60 초, 조정가능한
3. Indenter 센터에서 계기 몸까지 거리: 165mm
4. 전반적인 차원 (Length×Width×Height): 551×260×800 mm
5. 검사자의 순중량: (대략) 80kg
록웰 경도
테스트 힘 (N) | 처음 테스트 힘 | 98.07 (10kg) | 포용력 ±2.0% | |
총 테스트 힘 | 588.4 (60kg) | 포용력 ±1.0% | ||
980.7 (100kg) | ||||
1471년 (150kg) | ||||
Indenter | 다이아몬드 콘 Indenter | |||
Ф1.5875mm 공 Indenter | ||||
가늠자 | HRA | HRB | HRC | HRD |
표본의 최대 고도 | 175mm |
록웰 경도 전시 가치의 6The 포용력
경도 가늠자 | 표준 테스트 구획의 경도 범위 | 최대. 전시 가치의 포용력 | 반복성 a |
HRA | (20~≤75) HRA | ±2HRA |
≤0.02 (100-H) 또는 록웰 0.8 단위 b |
(>75~≤88) HRA | ±1.5HRA | ||
HRB | (20~≤45) HRB | ±4HRB |
≤0.04 (130-H) 또는 1.2 록웰 단위 b |
(>45~≤80) HRB | ±3HRB | ||
(>80~≤100) HRB | ±2HRB | ||
HRC | (20~≤70) HRC | ±1.5HRC |
≤0.02 (100-H) 또는 록웰 0.8 단위 b |
a: H는 평균 경도 가치 b입니다: 높은 가치로 확인하십시오 |
Brinell 경도
6. Brinell 경도 검사자의 기술 명세
테스트 힘 | 294.2N (30kg) | 포용력 ±1.0% | |
306.5N (31.25kg) | |||
612.9N (62.5kg) | |||
980.7N (100kg | |||
1839N (187.5kg) | |||
Indenter | φ2.5mm의 φ5mm 공 Indenter | ||
가늠자 | HBW1/30 | HBW2.5/31.25 | HBW2.5/62.5 |
HBW5/62.5 | HBW10/100 | HBW2.5/187.5 | |
접안경 확대 | 15× | ||
객관 | 2.5× (해결책 0.5μm), 5× (해결책 0.25μm) | ||
표본의 최대 고도 | 100 |
Brinell 경도 검사자를 위한 표시된 가치의 8The 포용력 그리고 반복
경도 구획 (HBW) | 포용력 (%) | 반복성 (%) |
≤125 | ±3 | 3 |
125<HBW≤125 | ±2.5 | 2.5 |
>225 | ±2 | 2 |
Vickers 경도의 9Technical 명세
힘을 시험하십시오 | 294.2N (30kg) | 포용력 ±1.0% |
980.7N (100kg) | ||
Indenter | 다이아몬드 Vickers Indenter | |
가늠자 | HV30 | HV100 |
접안경 확대 | 15× | |
객관적인 확대 | 5× (해결책 0.25μm) | |
최대. 견본의 고도 | 115mm |
표시된 가치의 포용력 | 표시된 가치의 반복 | |||
경도 가늠자 | 경도 구획의 가치 | 표시된 가치의 포용력 | 경도 구획의 가치 | 표시된 가치의 반복 |
HV30 | ≤250HV | ±3% | ≤225HV | 6% |
HV100 | 300~1000HV | ±2% | >225HV | 4% |
11. Vickers 경도 검사자를 위한 표시된 가치의 포용력 그리고 반복
부속품 (패킹 리스트)
1. 주력부대의 부속품 세트
아니다. | 상품의 묘사 | 양 |
1 | 다이아몬드 록웰 Indenter | 1 PC |
2 | φ1.5875mm 강철 공 indenter | 1 PC |
3 | 큰 시험 테이블, 중간 시험 테이블, V 모양 시험 테이블 | 3 PCS |
4 | 0,1,2,3,4 무게 | 5 PCS |
5 | 표준 경도 구획 HRC (높고, 더 낮은), 표준 경도 구획 HRB | 3 PCS |
6 | 수평 정식 나사 | 4 PCS |
7 | 스크루드라이버, 스패너 | 2 PCS |
8 | 고압선 | 1 PC |
9 | 사용 설명서 | 1 PC |
10 | 플라스틱 반대로 먼지 부대 | 1 PC |
현미경의 부속품 세트
아니다. | 상품의 묘사 | 양 | |
1 | 접안경 | 1 PC | |
2 | 현미경의 좌석 | 모두에서 3 | 1 PC |
3 | 외부 빛 | 1 PC | |
4 | 안쪽 빛 | 1 PC | |
5 | 2.5× 목적 | 1 PC | |
6 | 5개의× 목적 | 1 PC | |
7 | 미끄러진 시험 테이블 | 1 PC | |
8 | 다이아몬드 Vickers Indenter | 1 PC | |
9 | φ2.5mm의 φ5mm 공 Indenter | 2 PCS | |
10 | 표준 Vickers 경도 구획 (HV30) | 1 PC | |
11 | 표준 Brinell 경도 구획 (HBW/2.5/187.5) | 1 PC | |
12 | 수준 | 1 PC | |
13 | 신관 2A | 2 PCS |
