이름: | 탠덤 장비 | 모델: | TMRW-1 |
---|---|---|---|
적용: | 레일 용접부의 초음파 테스트. | ||
하이 라이트: | TMTECK 랜덤 리그,초음파 테스트 탕덤 리그 |
적용
철도 용접의 초음파 검사
(플래시 부트 용접 류미노 열 용접)
당신 의 해결책
랜덤 리그 TMRW-1는 철도 표면에 수직의 결함을 감지 할 수 있습니다. 예를 들어, 용접의 전체 높이에 대한 융합 부족과 부도성이 있으며 높은 민감도와 재생 가능성입니다.

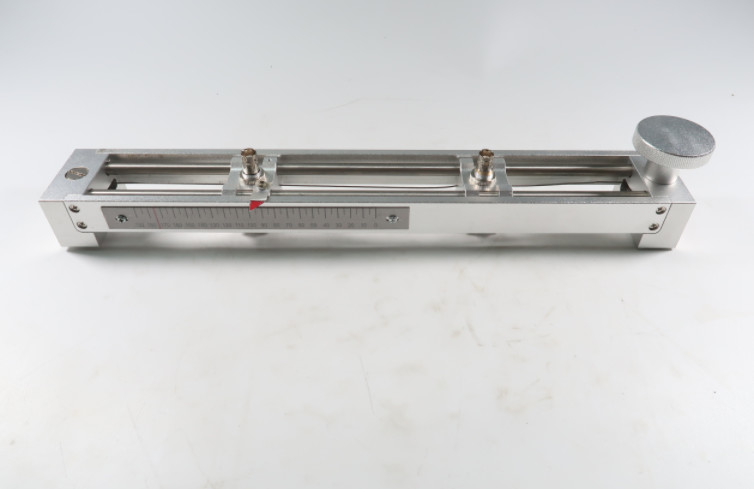

탕덤 리그에는 반대 방향으로 움직일 수있는 두 개의 45° 각의 빔 프로브를위한 프로브 홀더가 포함되어 있습니다. 하나는 송신기, 다른 하나는 수신기 프로브로 작동합니다.

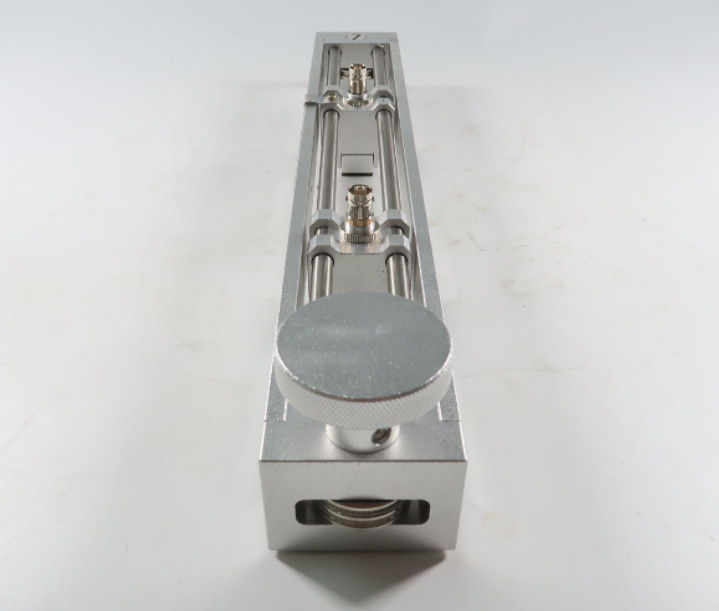

탐사기의 위치는 회전 버튼을 사용하여 동시에 변경 될 수 있습니다. 탐사선이 리그 중앙에 가까이 배치되면 철도 용접의 뿌리가 테스트됩니다.탐사선 사이의 거리를 확장하여 열의 전체 높이는 아래에서 레일의 꼭대기에 스캔.

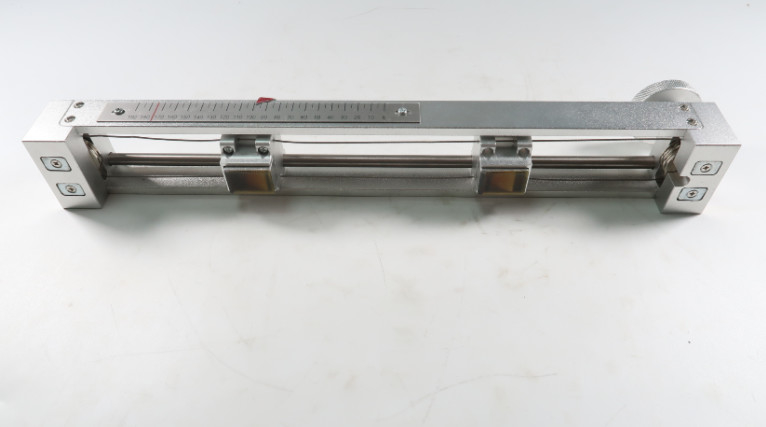

랜덤 리그에는 랜덤 테스트 동안 리그를 고정시키는 네 개의 자석이 있습니다.
탐사 기기 는 선의 중앙 선 에 정확히 위치 하기 위해 조정 할 수 있는 가장자리 안내 를 제공한다. 따라서 이 기기 는 각기 다른 선형 의 선에 적용 될 수 있다.
TMRW-1은 다른 휴대용 UT 기기와 함께 작동 할 수 있습니다. 예를 들어 TFD806C와 함께.
초음파 기기의 범위 및 감도 설정에 대해서는 캘리브레이션 블록 K1을 사용하는 것이 좋습니다.
필요한 것
랜덤 리그 TMRW-1 | 1 |
UT 프로브 ABC 45-O2E | 2 |
케이블 MPKL 2 | 2 |
UT 계기 TFD810C | 1 |
