디스플레이 형태: | 2.4" 색깔 OLED의 320×240 화소, 대조 10,000:1 | 운영 법칙: | 이중 elemet 변형기를 가진 맥박 에코 |
---|---|---|---|
측정 범위: | 0.50mm에서 물자, 조사 및 표면 상태에 따라서 508mm (20.00"에 0.02"), | 측정 해결책: | 선택할 수 있는 0.01mm, 0.1mm (선택할 수 있는 0.001", 0.01") |
단위: | 인치 또는 밀리미터 | 형태를 조정하십시오: | RF+, RF-, HALF+의 반, 충분히 |
화면 표시 방식: | 정상, 최소한/최대 붙잡음, DIFF/RR% 의 검사, B 검사 | V 경로 개정: | 자동장치 |
갱신 비율: | 선택할 수 있는 4Hz, 8Hz, 16Hz | 물자 각측정속도 범위: | 9999m/s (0.0197에서 0.3939 in/μs)에 500 |
하이 라이트: | 0.50 밀리미터 초음파 페인트 두께 게이지,508 밀리미터 초음파 페인트 두께 게이지,OLED 초음파 페인트 두께 게이지 |

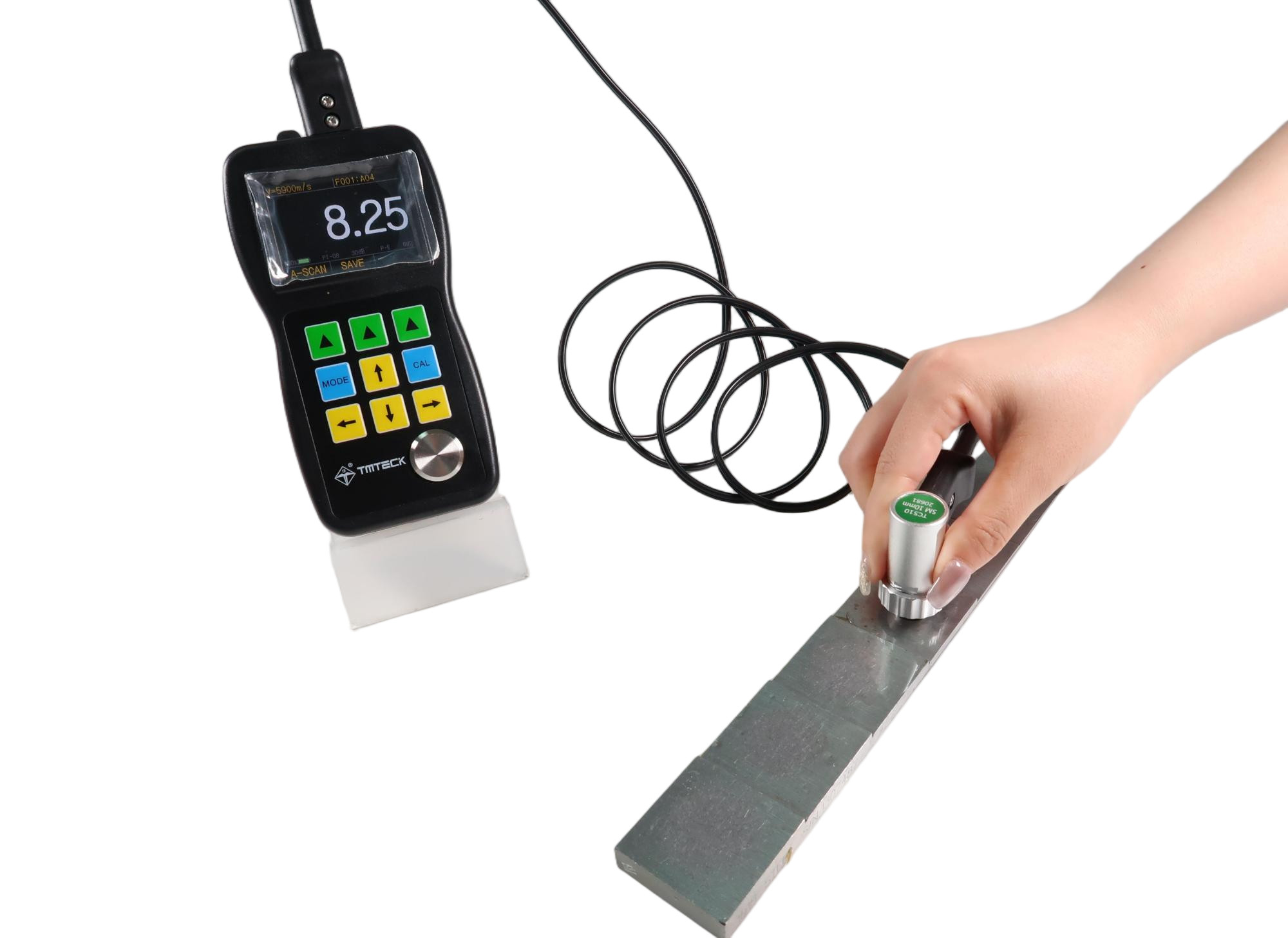

TM281D 초음파 두께 측정기 A&B Scan Thru-paint&coatings 두께 측정기
제품 설명:
TM281 시리즈 컬러 스크린(A/B-Scan 초음파 두께 측정기 포함) 다양한 어려운 두께 측정을 해결하는 전문가
특징:
2.4인치 컬러 OLED, 320 X 240 픽셀, 명암비 10,000:1
라이브 컬러 A-스캔
사용자는 화면에서 초음파(또는 A-스캔)의 색상 파형을 직접 볼 수 있습니다. 이는 테스트 결과의 정확성을 확인해야 하는 경우에 매우 중요합니다.많은 경우 잘못된 테스트 결과 또는 판독값이 표시되지 않습니다.A-scan을 통해 쉽게 원인을 찾을 수 있었습니다.GAIN, BLACKING, GATE의 세 가지 매개변수를 조정하면 올바른 판독값을 얻을 수 있습니다.
라이브 컬러 B-스캔
TM281 시리즈 두께 게이지에는 시간 기반 B-스캔 기능이 있습니다.공작물 표면을 따라 프로브를 이동한 다음 공작물 디스플레이의 단면 프로파일을 사용하여 공작물의 밑면 윤곽을 관찰합니다. B 스캔 이미지의 최소값을 자동으로 캡처하고 위치를 나타낼 수 있습니다. 최소값은 빨간색 삼각형으로 표시됩니다.포인터를 이동하여 B-스캔 이미지의 포인트 두께 값을 볼 수 있습니다.
코팅 기능을 통해 더 이상 코팅을 제거하는 데 시간을 낭비할 필요가 없습니다.
이제 TM281D 및 TM281DL에도 널리 인정받는 이 기능이 있습니다.그것은 기판의 두 개의 연속적인 바닥 표면을 측정함으로써 실현됩니다.이 모드에는 다음과 같은 장점도 있습니다.
더 실용적인 기능 :
차이/감소율:차이 모드는 실제 값과 정상 값의 차이를 표시합니다.감소율은 재료가 얇아질 때 두께 감소율을 계산하여 보여줍니다.대표적인 용도는 굽힘으로 인해 얇아지는 금속 재료를 측정하는 것입니다.
최대/최소포착:이 모드에서는 현재 두께, 최소 두께 및 최대 두께가 화면에 동시에 표시됩니다.
알람 모드: 경보 시 두께 판독값의 색상을 동적으로 변경합니다.
업데이트 속도: 4Hz, 8hz, 16Hz 선택 가능.일반 애플리케이션의 경우 4Hz, 고온 측정과 같은 빠른 스캔이 필요한 경우 더 높은 업데이트 주파수를 선택할 수 있습니다.
다국어 사용 가능: 중국어, 영어, 일본어, 프랑스어, 독일어.
에코에서 에코로: 금속 두께만 측정(페인트 및 코팅 무시)
데이터 로거: 선형 또는 그리드 파일(400개 파일)에 ID 포인트가 있는 99999 두께 데이터 로거
산출:USB 2.0 풀 스피드 커넥터.DataView 보고서 소프트웨어
크기: 156mm)(L) 76mm)(W) x 1.25"(38mm)(H)
무게: 285g
온도: 게이지 작동: -10°C ~ 50°C
표준 TM510 프로브:
프로브는 기기의 핵심이며, TMTeck은 세계 최고의 프로브 생산 기술을 보유하고 있습니다.TM510 프로브는 금속 다이캐스팅 쉘이 통합된 고성능 압전 세라믹 칩을 사용하고 프로브와 케이블의 실용적인 디자인을 분리하여 비용에 관계없이 고품질을 생성합니다.
TM281 시리즈 초음파 두께 측정기의 차이점
TM281 | TM281D | TM281DL | |
컬러 디스플레이 | √ | √ | √ |
라이브 A-스캔 | √ | √ | √ |
시간 기반 B-스캔 | √ | √ | √ |
게인 및 게이트 제어 | √ | √ | √ |
블랭킹 | √ | √ | √ |
스루페인트&코팅 | × | √ | √ |
데이터 로거 | × | × | √ |
DataView 소프트웨어 | × | × | √ |
TM281DL 초음파 두께 측정기 사양
디스플레이 유형 | 2.4인치 컬러 OLED, 320×240 픽셀, 명암비 10,000:1 |
동작 원리 | 이중 요소 변환기가 있는 펄스 에코 |
측정 범위 | 재료, 프로브 및 표면 상태에 따라 0.50mm ~ 508mm(0.02'' ~ 20.00'') |
측정 분해능 | 0.01mm, 0.1mm 선택 가능(0.001'', 0.01'' 선택 가능) |
단위 | 인치 또는 밀리미터 |
수정 모드 | RF+, RF-, HALF+, HALF-, 전체 |
디스플레이 모드 | 일반, 최소/최대 캡처, DIFF/RR%, A-스캔, B-스캔 |
V-경로 수정 | 자동적 인 |
업데이트 속도 | 4Hz, 8Hz, 16Hz 선택 가능 |
재료 속도 범위 | 500 ~ 9999m/s(0.0197 ~ 0.3939in/μs) |
언어 | 영어, 프랑스어, 독일어, 일본어, 중국어 |
알람 설정 | 최소 및 최대 경보.범위는 0.25mm ~ 508mm(0.010'' ~ 20.00'')입니다.알람 시 동적 파형 색상 변경 |
전원 요구 사항 | AA 사이즈 배터리 2개 |
운영 시간 | 약 40시간 |
기기 차단 | 5, 10, 20분 동안 사용하지 않으면 ALWAYS ON 또는 AUTO OFF 선택 가능 |
작동 온도 | -10℃ ~ +50℃(+10°F ~ +12°F) |
크기 | 156mm × 75mm × 38mm(높이 × 폭 × 깊이) |
무게 | 배터리 포함 270g |

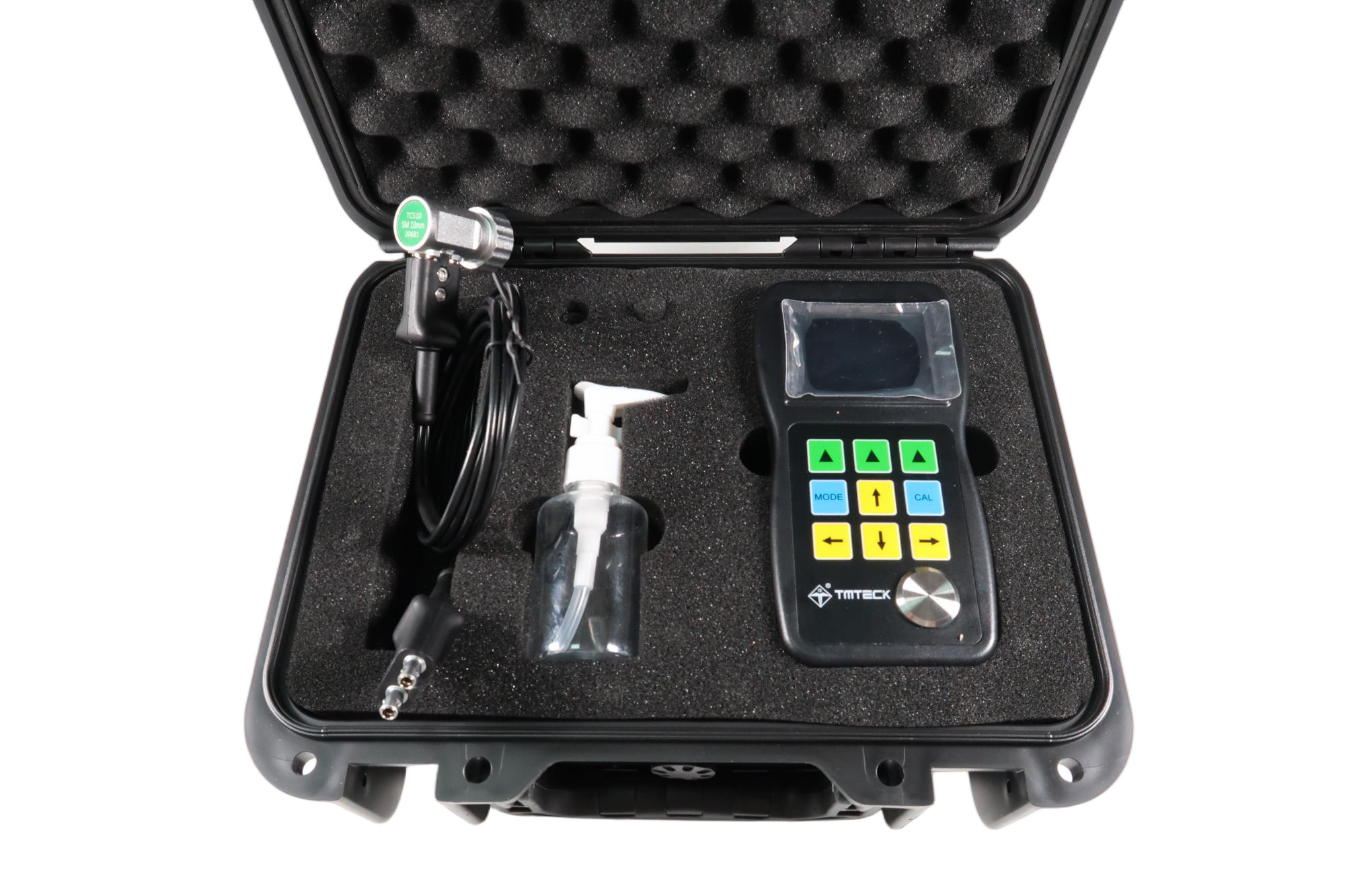

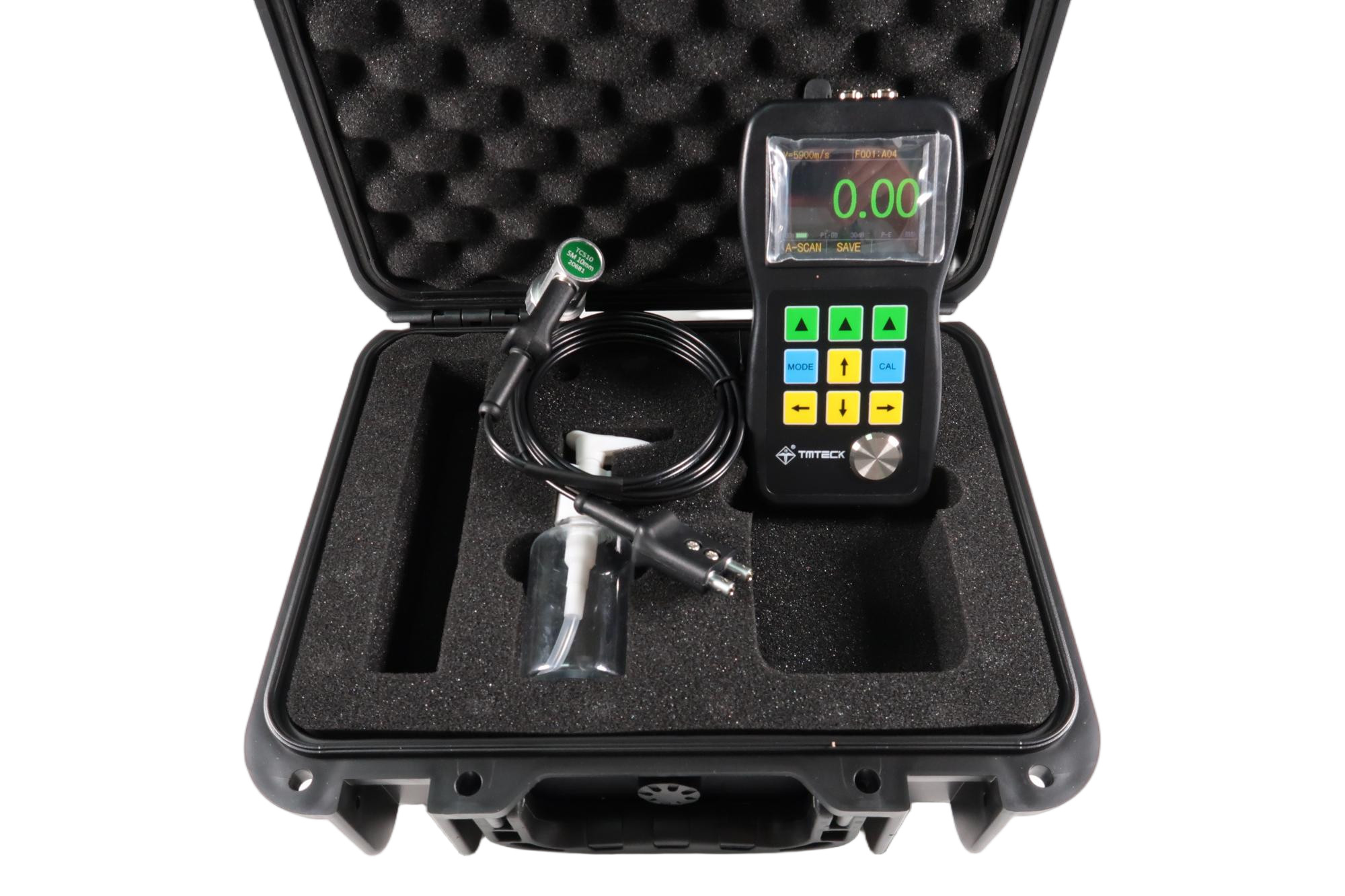

표준 배달
이름 | 수량 |
본체 | 1 |
조사 | 1 |
배터리 | 1 |
접촉 매질 | 1 |
휴대용 케이스 | 1 |
사용 설명서 | 1 |
USB 케이블 | 1 |
소프트웨어 | 1 |
TM281 프로브/트랜스듀서 사양 | ||||||
모델 | 유형 | 빈도 | PIC |
측정 범위 |
온도 범위 | |
PT-08 | TM281 표준 | 5MHz | 11mm | 0.8 ~ 100.0mm | -10~70℃ | |
TC510B | TM281D/DL 표준 | 5MHz | 13.5mm | 1.2 ~ 200.0mm | -10~70℃ | |
TC550 | 세관 | 5MHz | 5mm | 0.8-60mm | -10~70℃ | |
ZT-12-2 | 주철 | 2MHz | 17mm | 4.0 ~ 508mm | -10~70℃ | |
PT-06 | 세관 | 7.5MHz | 8mm | 0.8 ~ 30mm | -10~70℃ | |
PT-04 | 손가락 끝 | 10MHz | 6mm | 0.7 ~ 12mm | -10~70℃ | |
GT-12-2 | 높은 온도 | 5MHz | 15mm | 4~80mm | -20~300℃ |
